Anschluss AW Pax +pat+ : Aufputz-Armaturen (Dusche & Bad)

Referenz: A69339-001-008 | Oberfläche: Chromline | SVGW-zertifiziert & SIA 181 konform

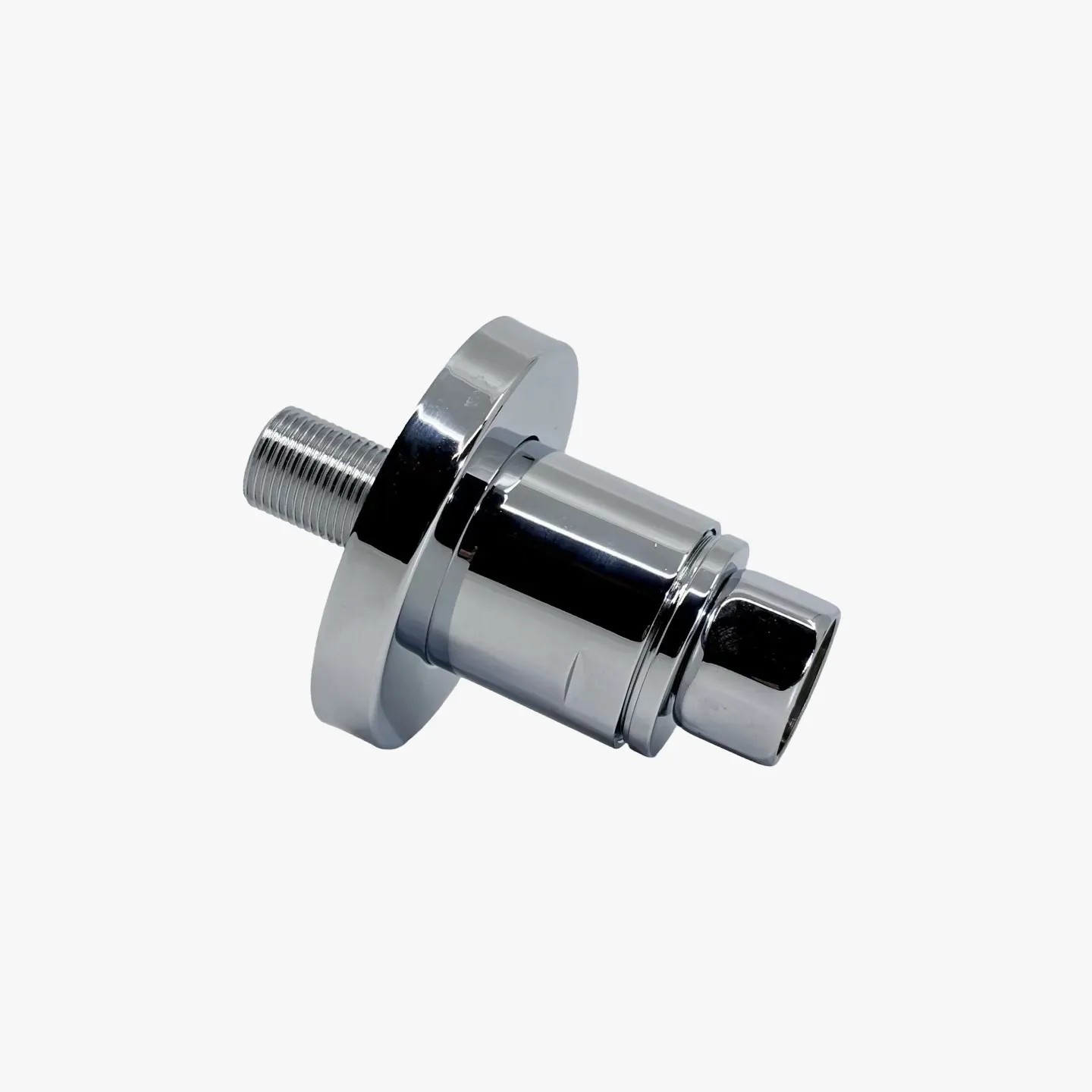

Die AW Pax Mini-Patrone ist eine patentierte Hochpräzisions-Lösung zur Geräusch- und Druckschlagdämpfung, die sich einfach in die Anschlussorgane von Aufputz-Armaturen integrieren lässt. Diese kompakte Vorrichtung bietet eine hocheffiziente Wirkung bei kleinsten Abmessungen und ist die ideale Alternative zu herkömmlichen, sperrigen Druckschlagdämpfern.

Akustische Kompetenz & SIA 181 Norm

Der Schallschutz steht im Zentrum der Entwicklung von AW Pax, um höchsten Wohnkomfort zu garantieren.

• Besondere Bedeutung: Pax erfüllt die verschärften Anforderungen der Norm SIA 181 («Schallschutz im Hochbau»), die im modernen Wohnungsbau zwingend vorgeschrieben sind.
• Geräuschreduzierung: Das Modul reduziert Fliessgeräusche um bis zu 5 dB(A) und minimiert so die Schallübertragung in angrenzende Wohnbereiche.
• Zertifizierte Qualität: Gewährleistet einen reibungslosen Übergang für Installationen, die höchste akustische Anforderungen erfüllen müssen.

Systemsicherheit & mechanischer Schutz

AW Pax wirkt als aktives Schutzschild für Ihr gesamtes Sanitärnetz, indem er die Energie von Druckwellen absorbiert.

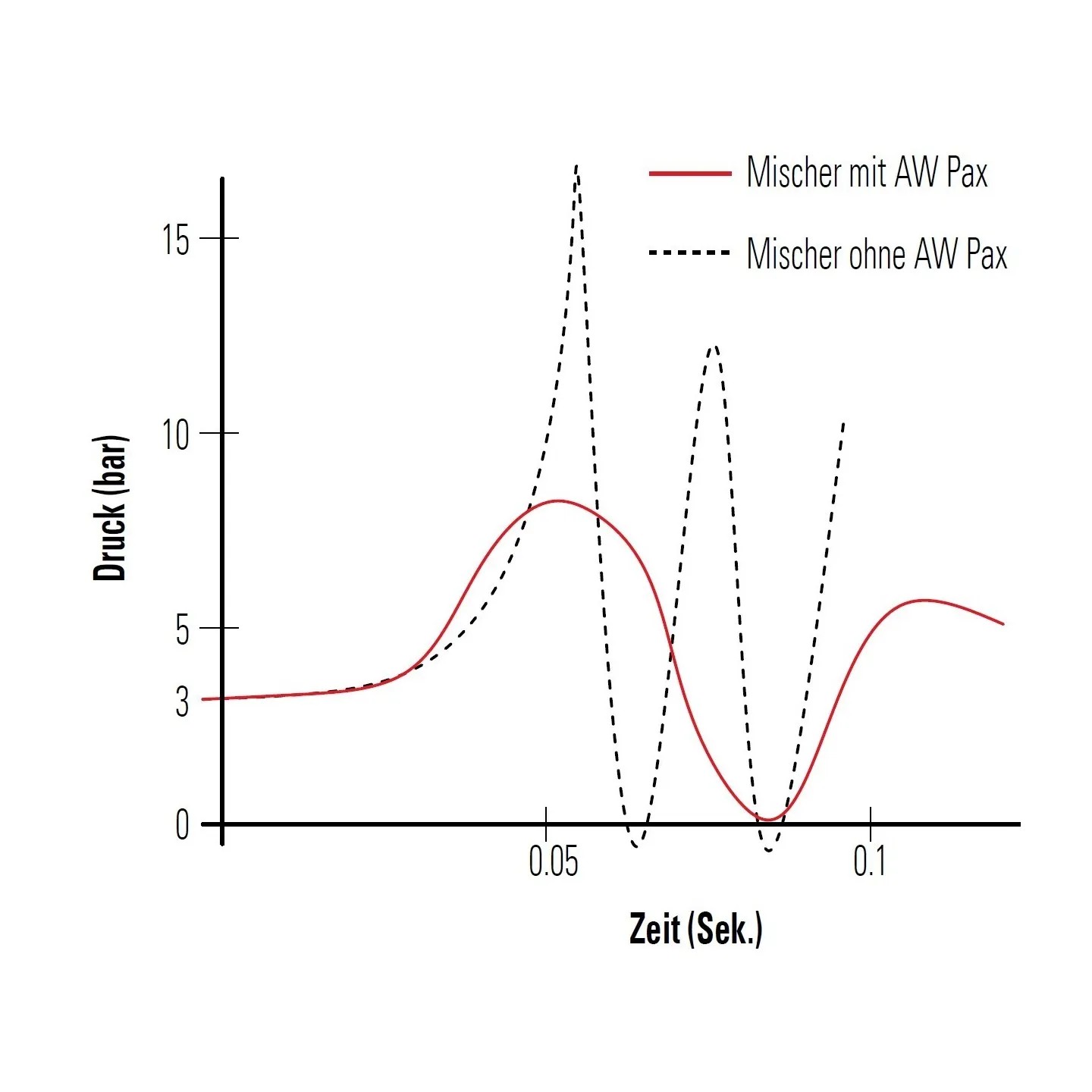

• Druckschlagreduzierung: Reduziert Druckschläge um bis zu 25 bar. Ohne Schutz können schnell schliessende Ventile Spitzen von über 30 bar erzeugen, was zu massiven Lärmbelästigungen führt.
• Schutz der Installation: Bewahrt das System vor Rohrbrüchen und Wasserschäden, die durch wiederkehrende hydraulische Schocks verursacht werden.
• Langlebigkeit: Schont Mischarmaturen und Keramikkartuschen durch die Reduzierung brutaler mechanischer Belastungen.

Technische Spezifikationen

Für eine optimale Wirksamkeit müssen die folgenden Montageparameter strikt eingehalten werden:

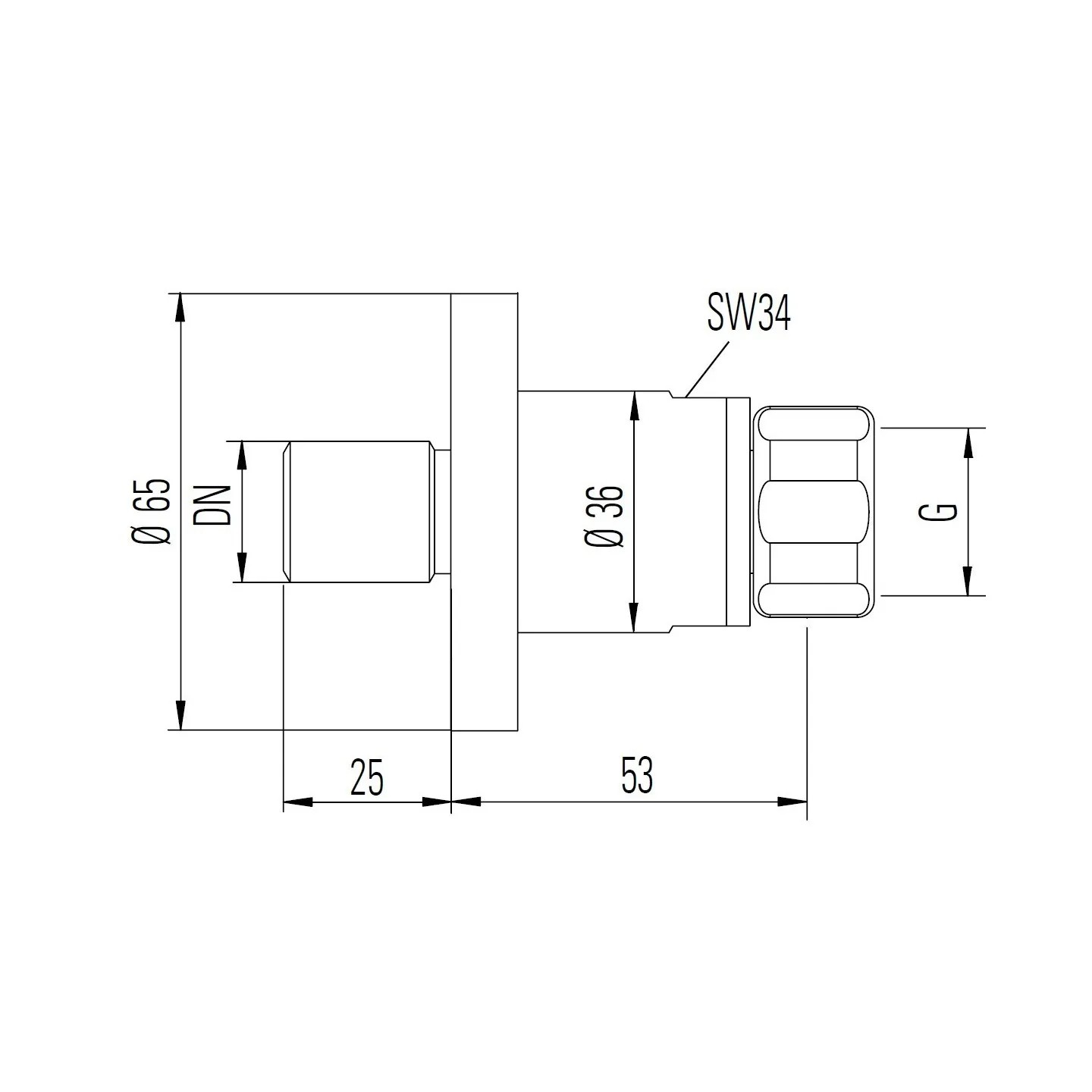

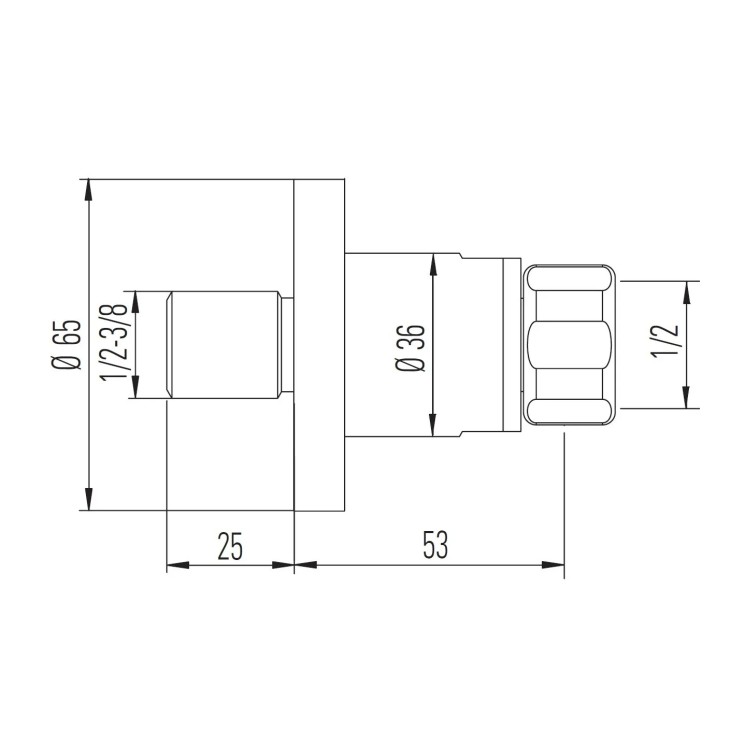

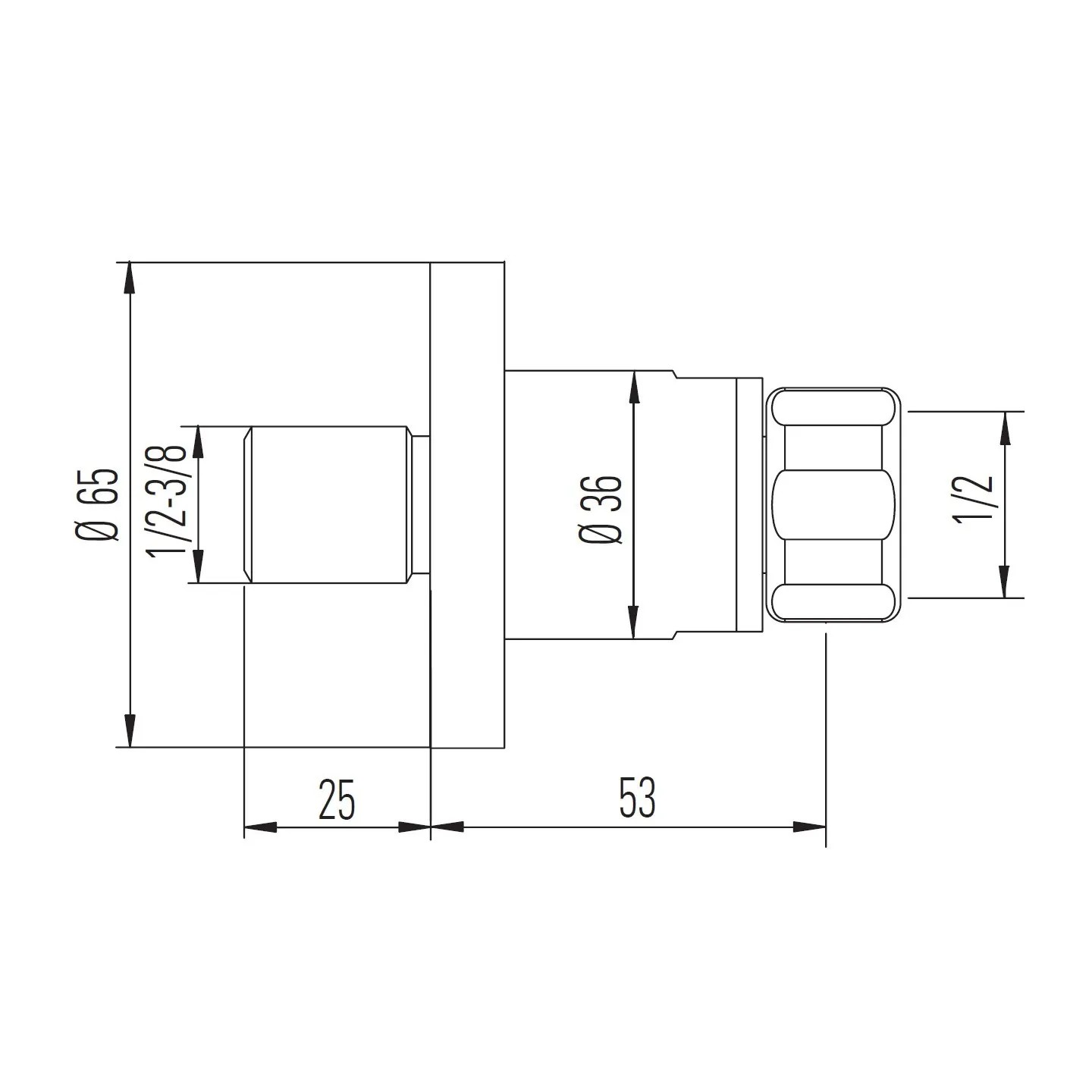

• Dimension & Anschluss: Standardformat ¾" x ½", passend für gängige Aufputz-Armaturen.
• Montage: Die Ausladung von L = 53 mm ist beim Einbau unbedingt zu beachten, um die volle Funktion des Moduls zu gewährleisten.

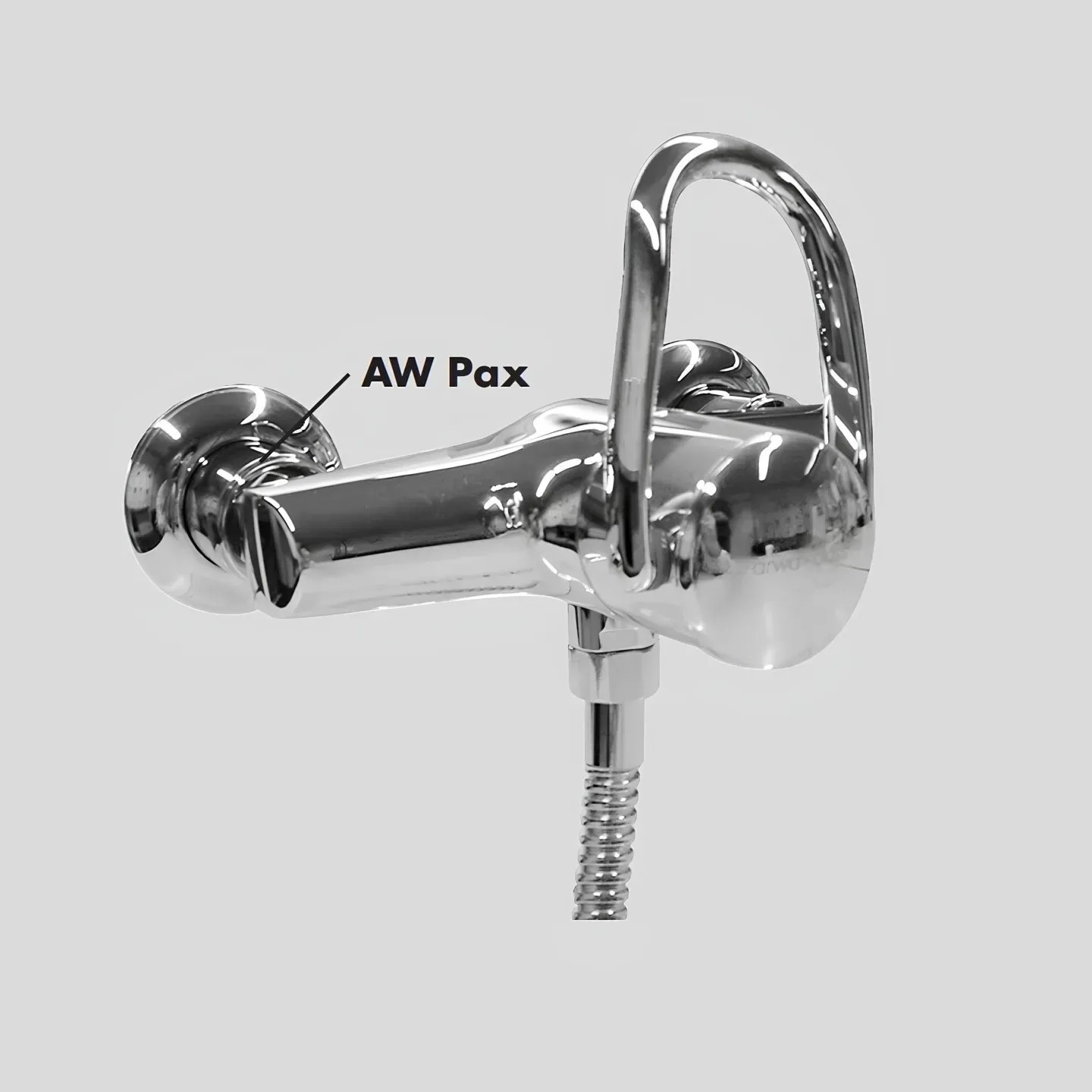

• Experten-Empfehlung: Die Anwendung erfolgt nur paarweise (eine Einheit für Warmwasser, eine für Kaltwasser), um beide Leitungswege der Mischarmatur abzusichern.
• Betriebsbedingungen: Nenndruck PN 10 bar, Betriebsdruck max. 5 bar und Temperaturbeständigkeit bis 80°C.

Technischer Hinweis: Diese Hochpräzisions-Vorrichtung ist das Ergebnis Schweizer Ingenieurkunst und bietet diskreten sowie leistungsstarken Schutz für Ihre Sanitärinstallationen.
