Anschluss AW Pax +pat+ ½ x ½ : Aufputz-Armaturen (Brause & Dusche)

Referenz: A69340-001-008 | Oberfläche: Chromline | SVGW-zertifiziert & SIA 181 konform

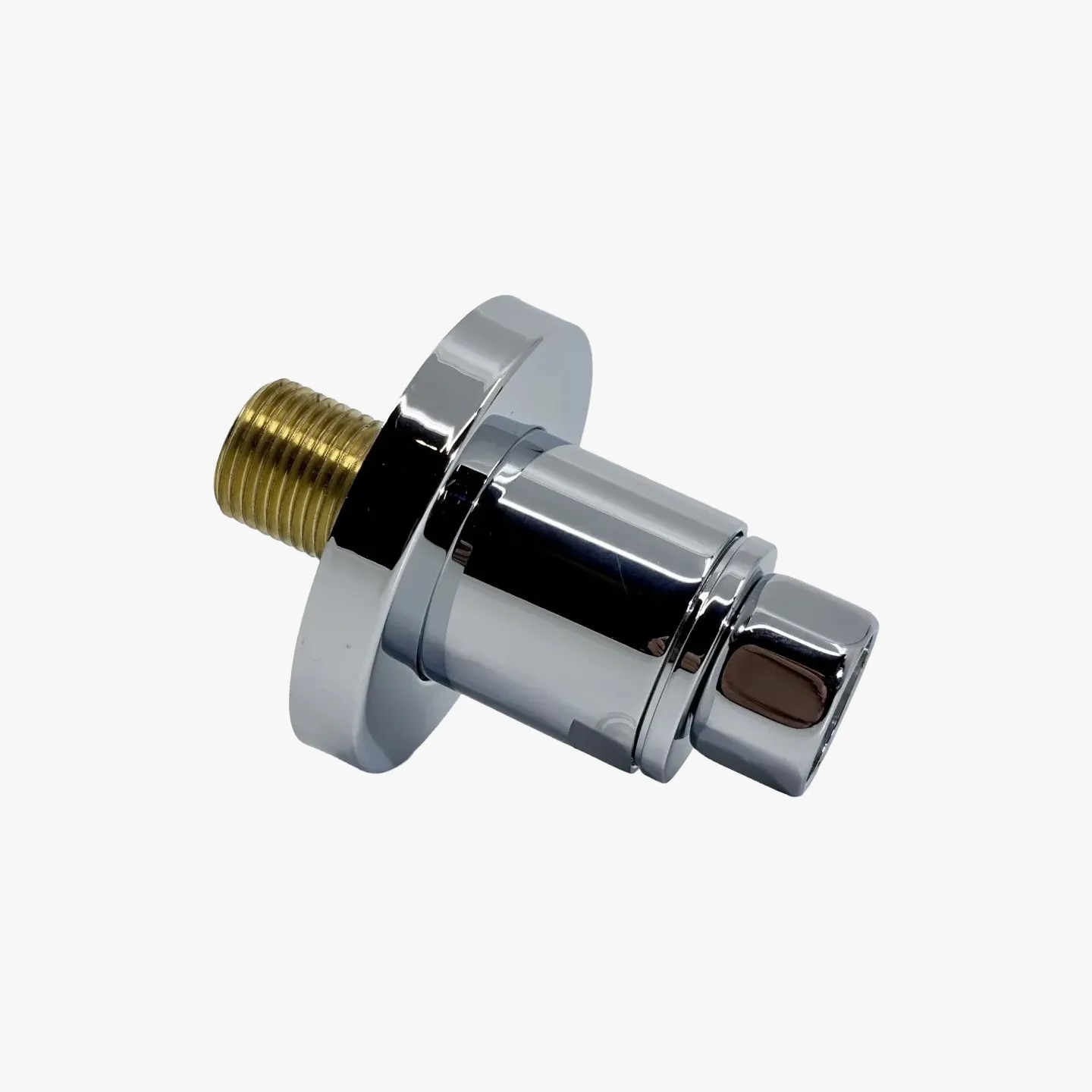

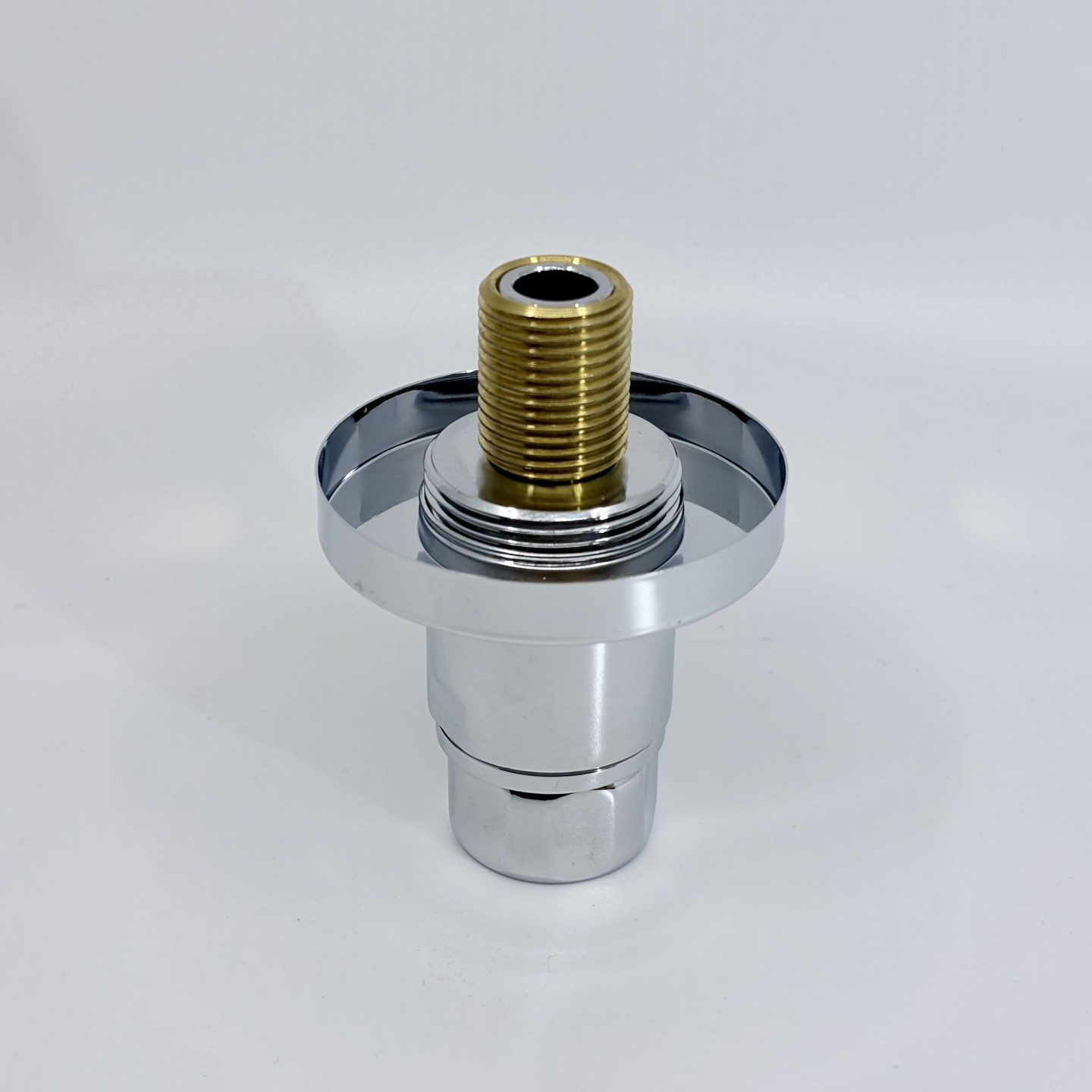

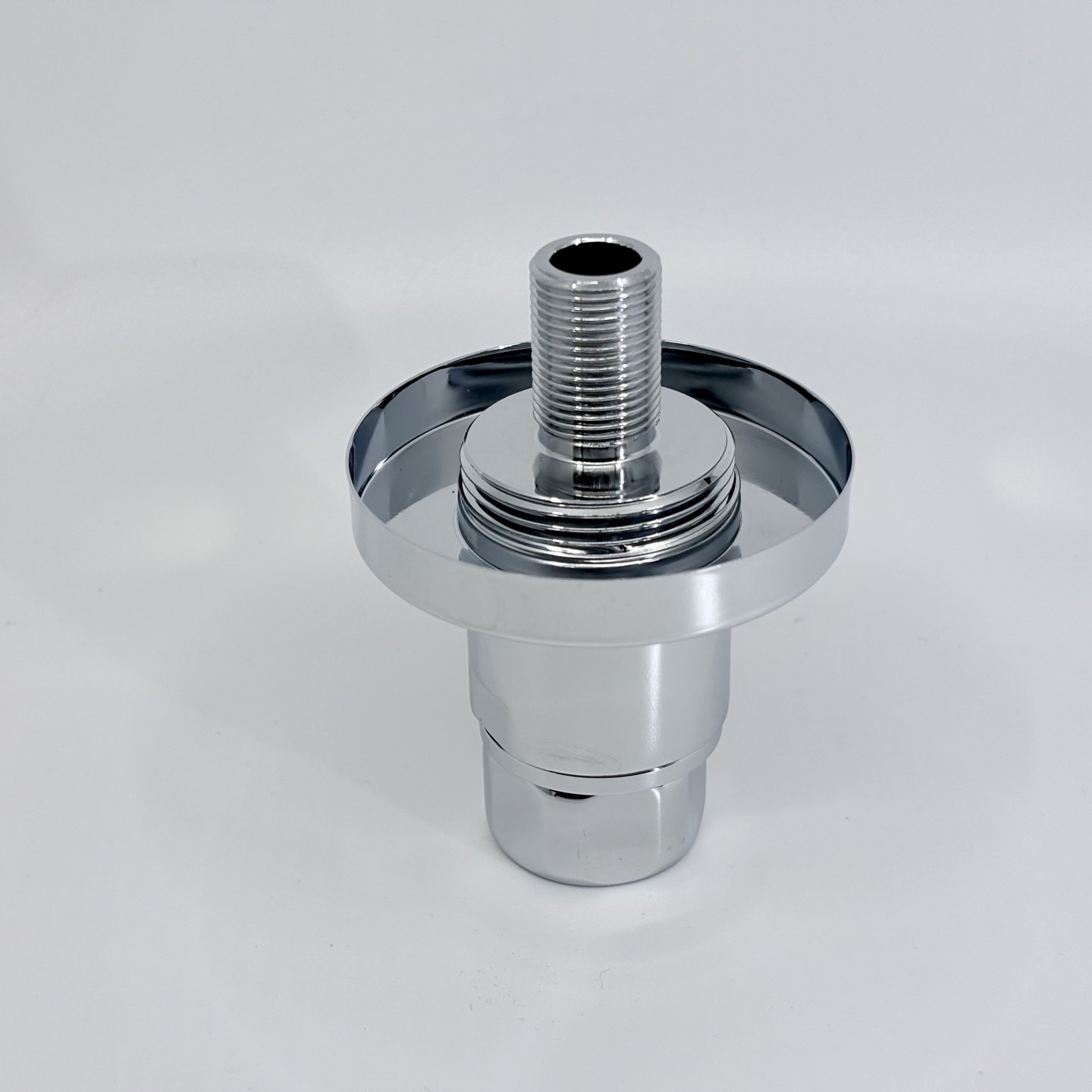

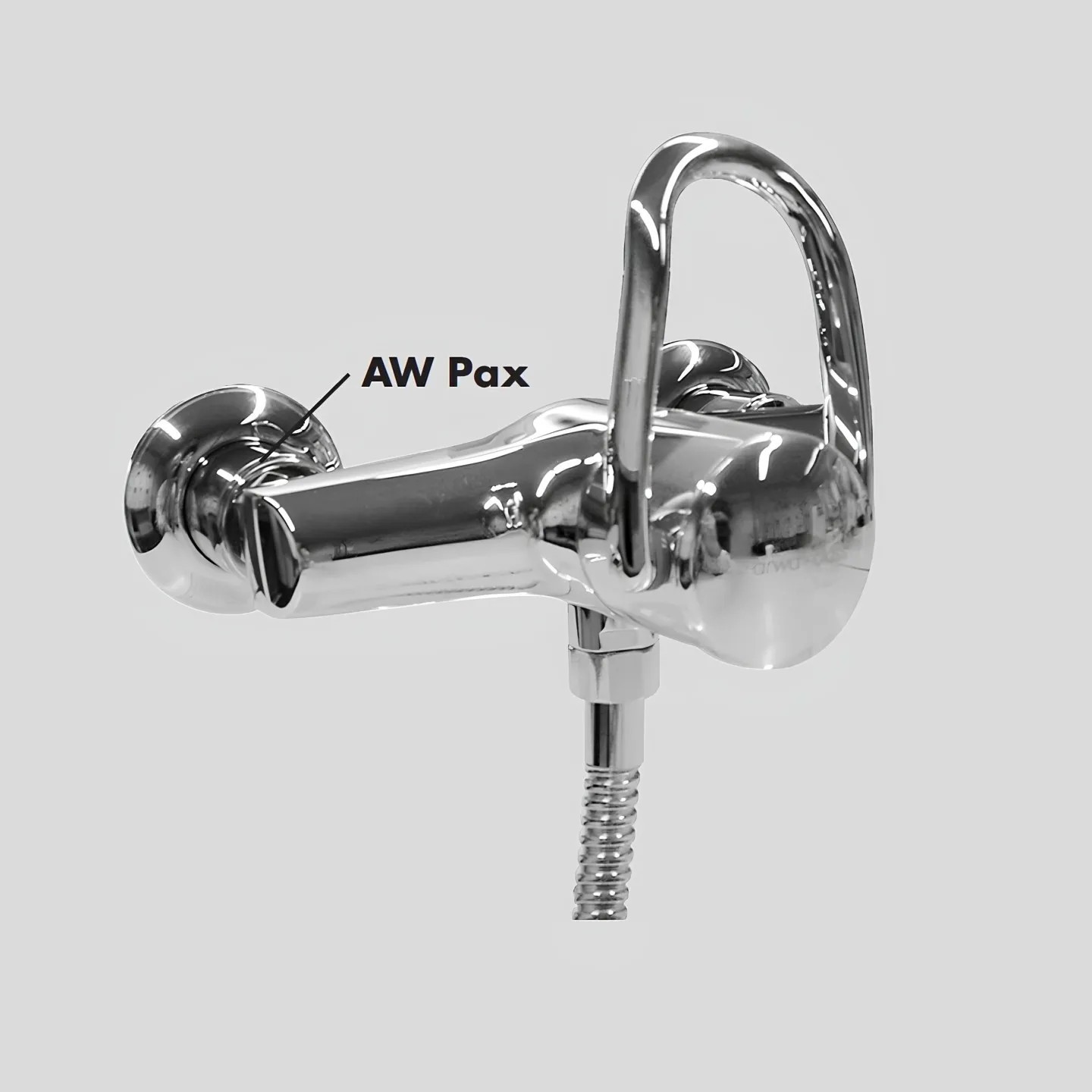

Die AW Pax Mini-Patrone ist eine hocheffiziente Eigenentwicklung zur Druckschlag- und Geräuschdämpfung, die sich einfach in die Anschlussorgane von Aufputz-Armaturen integrieren lässt. Diese kompakte Lösung bietet maximalen Schutz bei minimalem Platzbedarf.

Akustische Kompetenz (SIA 181)

Die Schallkontrolle ist ein entscheidender Faktor für modernen Wohnkomfort und die Einhaltung gesetzlicher Normen.

• Normerfüllung: Das Modul erfüllt die « erhöhten Anforderungen » der Norm SIA 181 (« Schallschutz im Hochbau »), die im Schweizer Wohnungsbau zwingend vorgeschrieben sind.
• Messbare Stille: SVGW-Messungen (ISO 3822) zeigen, dass ein Duschmischer mit Pax bei 0,5 MPa nur noch 17 dB(A) erreicht, statt der ursprünglichen 24,2 dB(A).
• Geräuschgruppe I: Mit diesem Wert erreicht die Installation souverän die Anforderungen der Geräuschgruppe I (≤ 20 dB).

Systemsicherheit & Mechanischer Schutz

AW Pax fungiert als aktives Schutzschild für das gesamte Sanitärnetz, indem er die Energie von Druckwellen neutralisiert.

• Druckschlagkontrolle: Reduziert Druckschläge um bis zu 25 bar. Ohne diesen Schutz können schnell schliessende Ventile Spitzen von über 30 bar erzeugen.
• Prävention: Dies verhindert Lärmbelästigungen, Vibrationen und Wasserschäden, die durch hydraulische Schocks entstehen.
• Langlebigkeit: Schont Armaturen und Rohrleitungen vor Ermüdungserscheinungen und vorzeitigem Verschleiss der Keramikkartuschen.

Technische Spezifikationen

Für eine optimale Schutzwirkung müssen die folgenden Einbauparameter strikt befolgt werden:

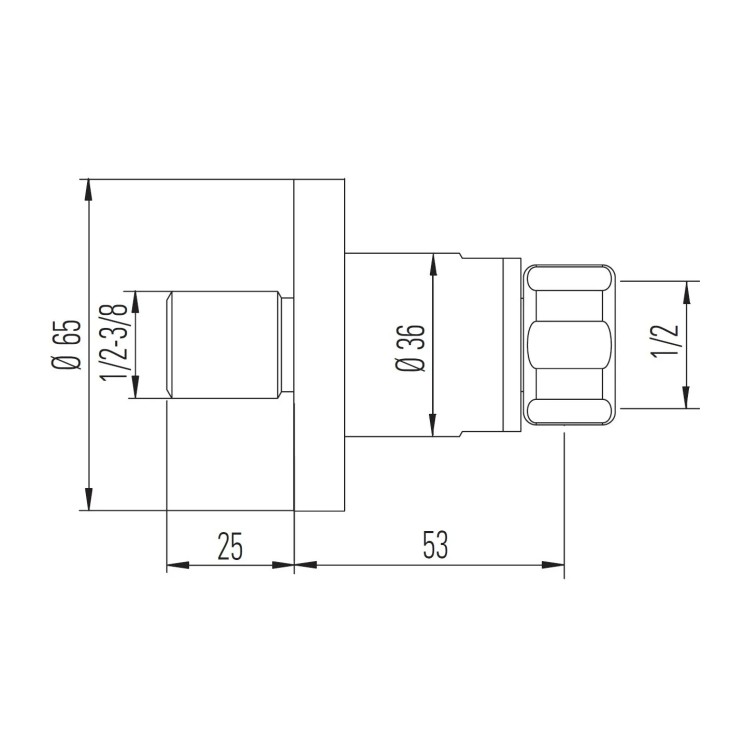

• Dimension & Anschluss: Anschlussformat ½" x ½" mit Überwurfmutter für eine einfache Montage.

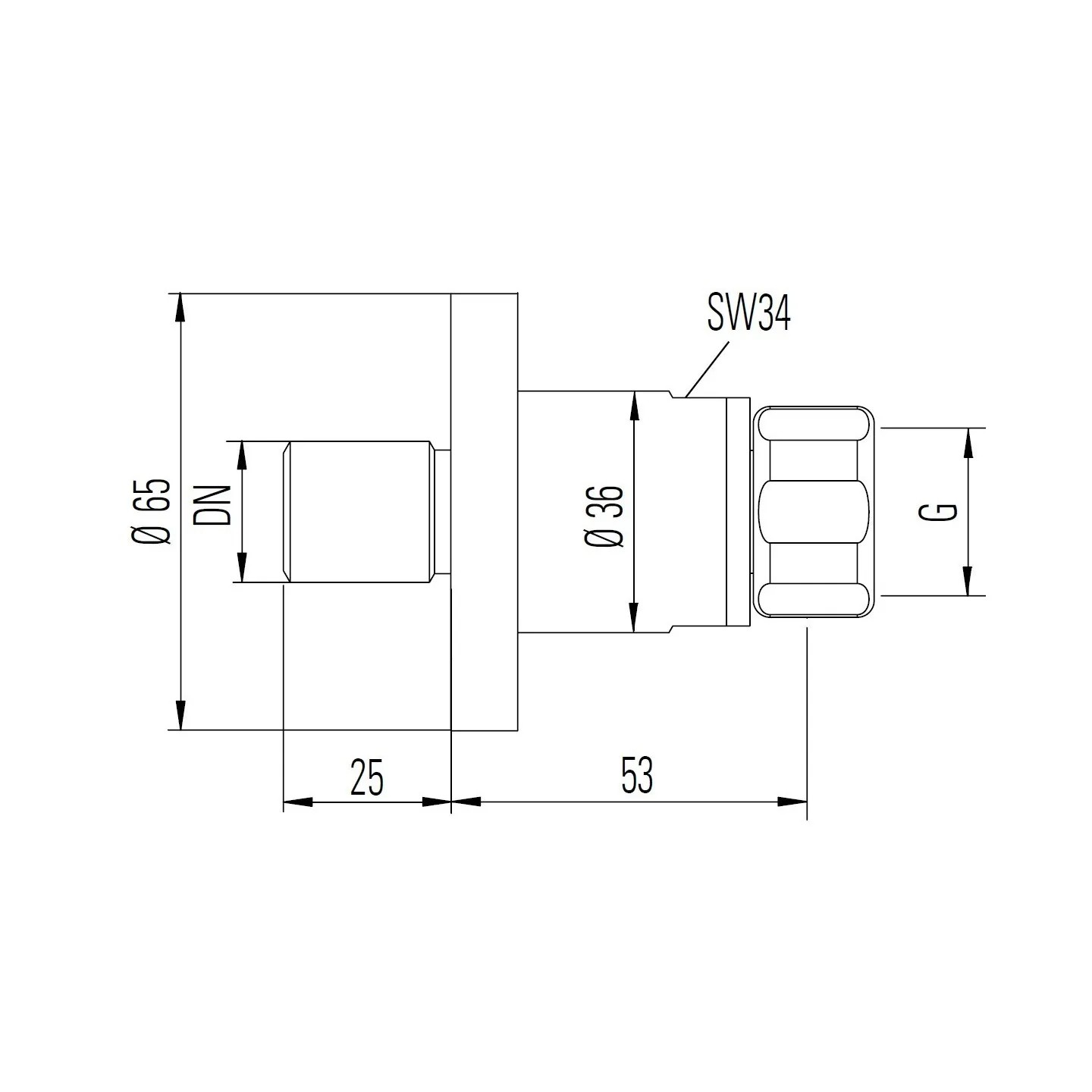

• Montagehinweis: Die Ausladung von L = 53 mm ist beim Einbau zwingend zu beachten, um die volle Funktionalität zu gewährleisten.
• Experten-Empfehlung: Die Anwendung muss zwingend paarweise erfolgen (Warm- und Kaltwasser), um beide Leitungswege der Armatur abzusichern.
• Betriebsbedingungen: Nenndruck PN 10 bar, Betriebsdruck max. 5 bar und Temperaturbeständigkeit bis 80°C.

Technischer Hinweis: Diese Hochpräzisions-Vorrichtung ist das Ergebnis Schweizer Ingenieurkunst und bietet diskreten sowie leistungsstarken Schutz für Ihre Sanitärinstallationen.
