Anschluss AW Pax +pat+ ½ x ¾ : Aufputz-Bademischer

Referenz: A69341-001-008 | Oberfläche: Chromline | SVGW-zertifiziert & SIA 181 konform

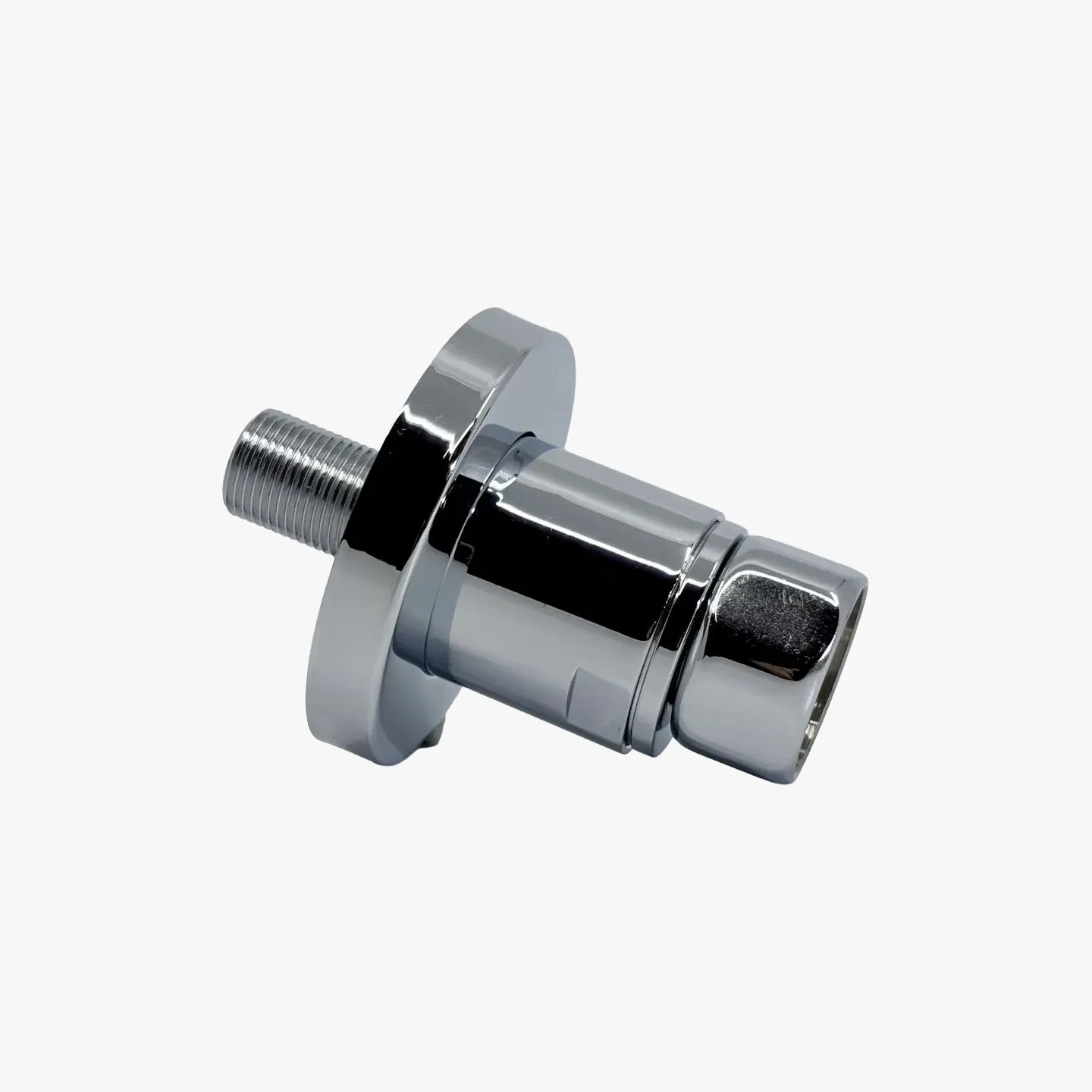

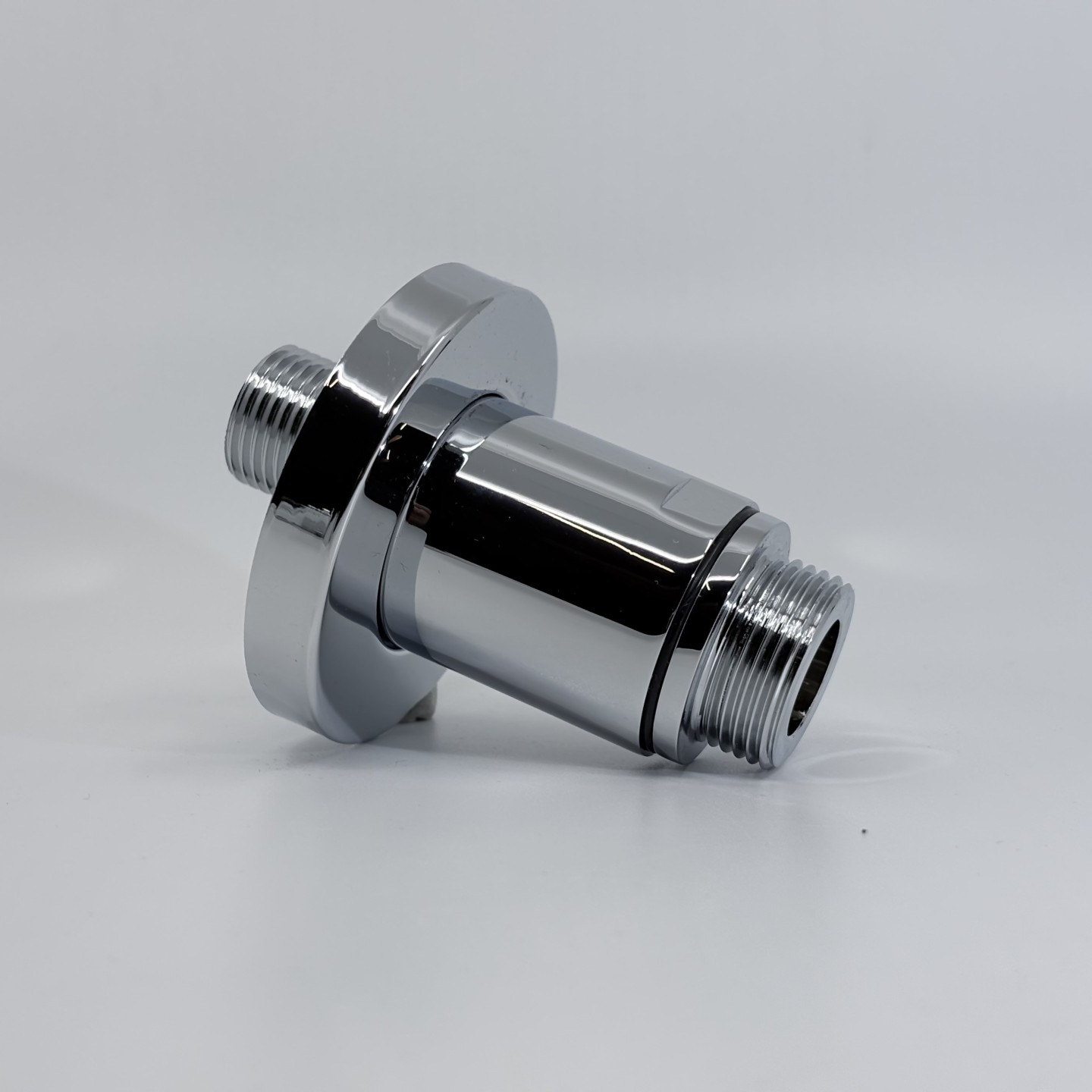

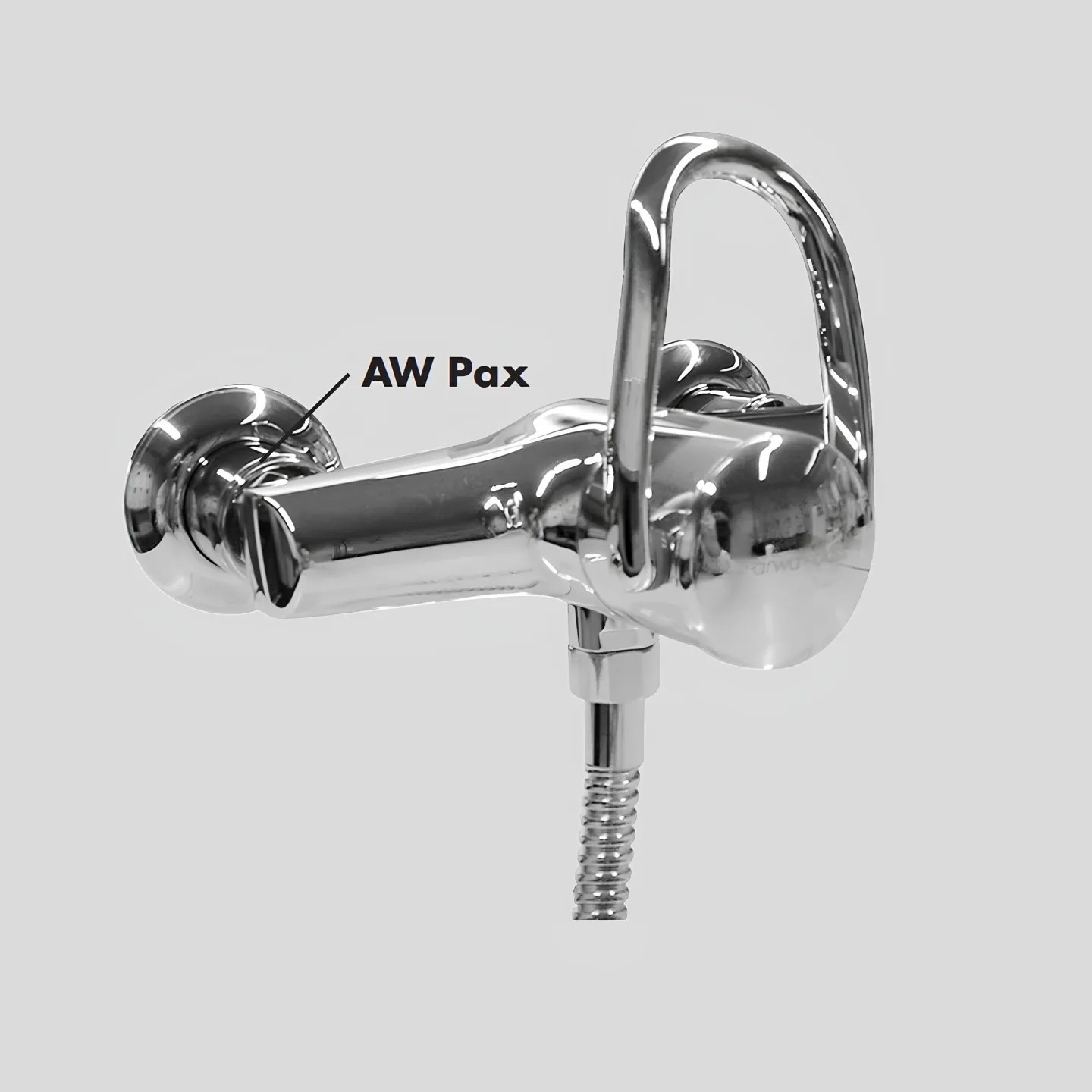

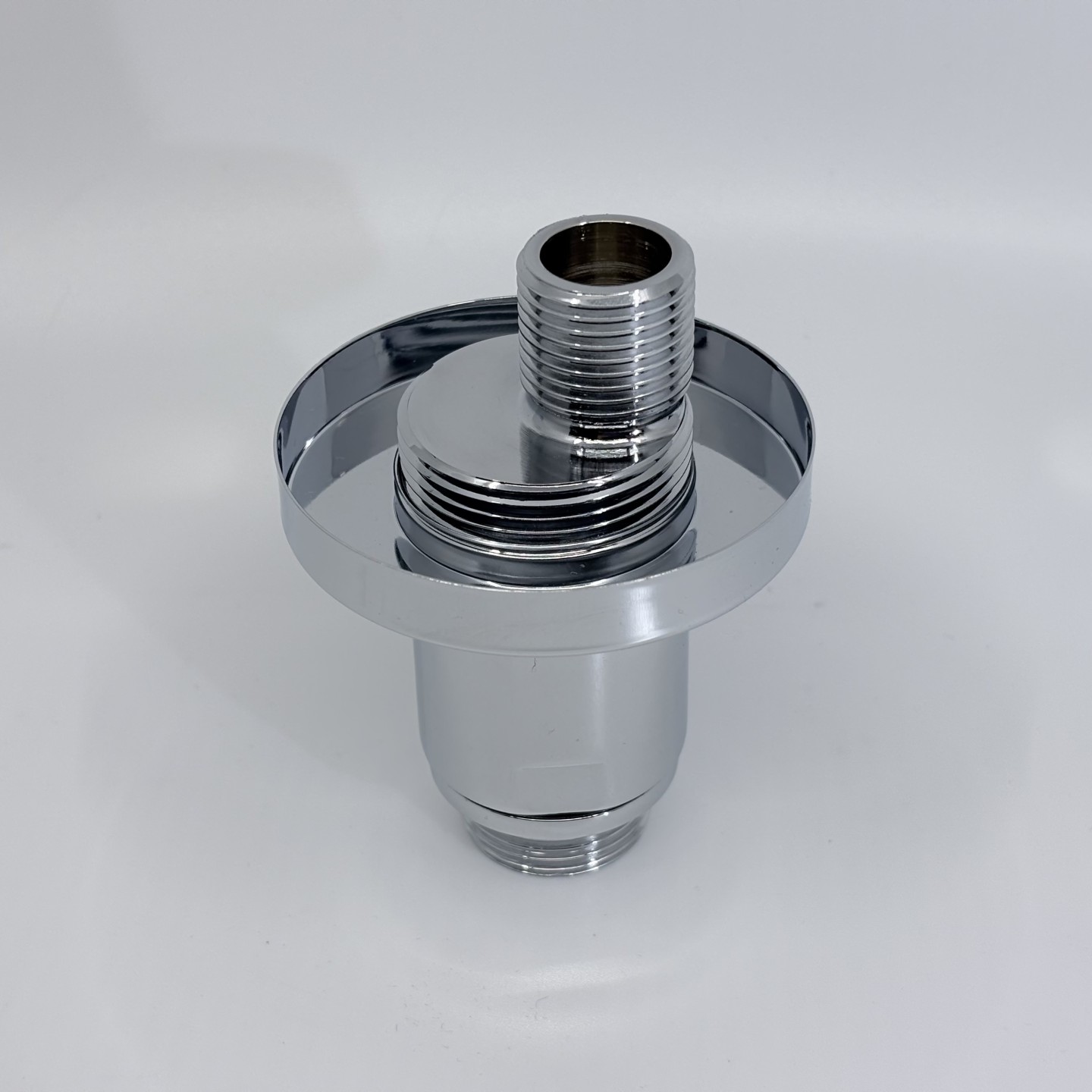

Die AW Pax Mini-Patrone ist eine hocheffiziente Eigenentwicklung zur Druckschlag- und Geräuschdämpfung, die sich einfach in die Anschlussorgane von Aufputz-Badearmaturen integrieren lässt. Diese kompakte Lösung bietet maximalen Schutz bei minimalem Platzbedarf und ist die ideale Alternative zu herkömmlichen Druckschlagdämpfern.

Akustische Kompetenz (SIA 181)

Die Schallkontrolle ist ein entscheidendes Qualitätsmerkmal für den Komfort von Badewanneninstallationen, die aufgrund hoher Durchflussmengen oft eine grössere Geräuschentwicklung aufweisen.

• Normerfüllung: Das Modul erfüllt die « erhöhten Anforderungen » der Norm SIA 181 (« Schallschutz im Hochbau »), die im Schweizer Wohnungsbau zwingend vorgeschrieben sind.
• Messbare Stille: SVGW-Messungen (ISO 3822) zeigen für dieses Modell, dass ein Bademischer mit Pax bei 0,5 MPa nur noch 26,8 dB(A) erreicht, statt der ursprünglichen 36,7 dB(A).
• Wohnkomfort: Eine signifikante Reduktion, welche die Übertragung von Füllgeräuschen in die Gebäudestruktur und angrenzende Wohnräume wirksam begrenzt.

Systemsicherheit & Mechanischer Schutz

AW Pax fungiert als aktives Schutzschild für das gesamte Sanitärnetz, indem er die kinetische Energie der Wasserströme neutralisiert.

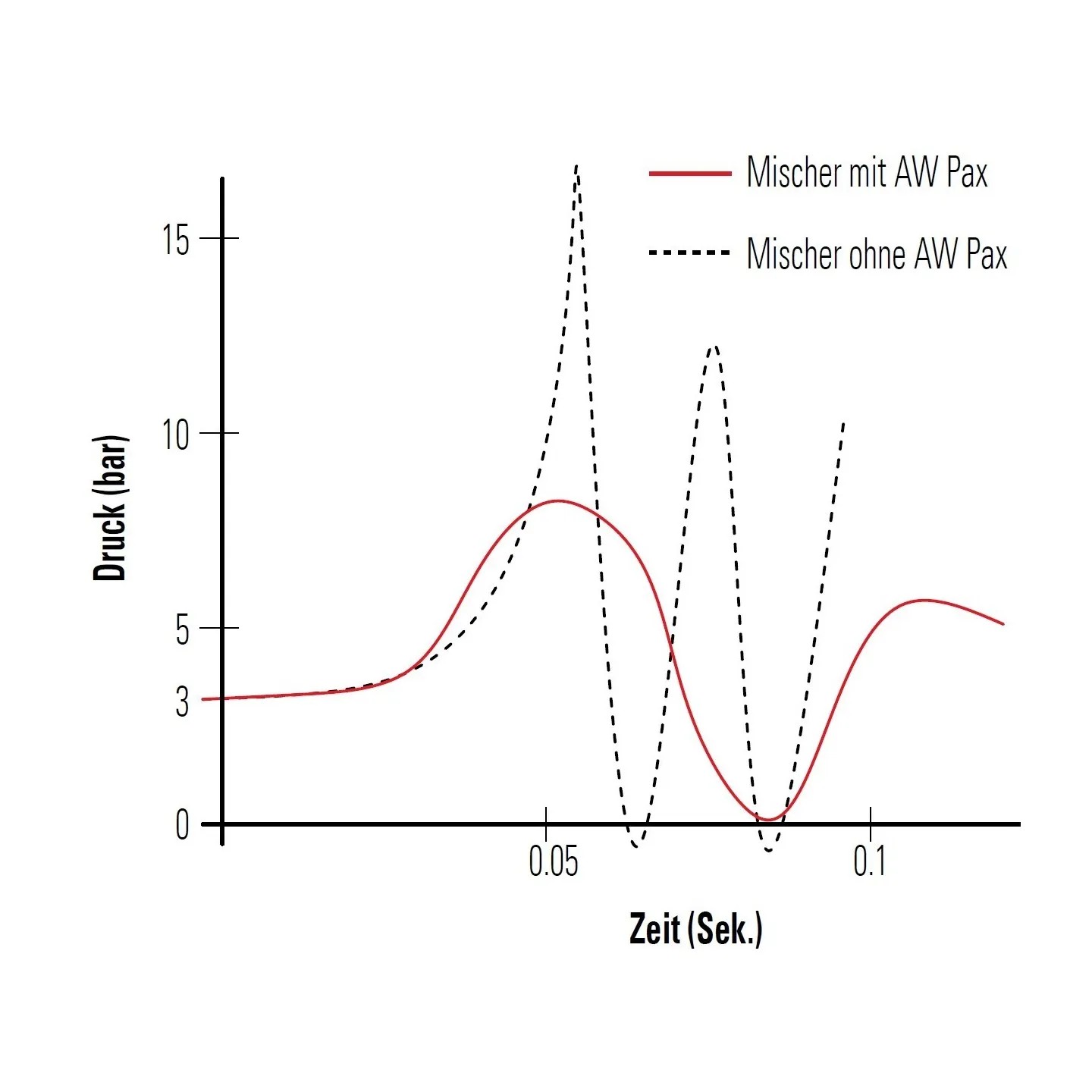

• Druckschlagkontrolle: Reduziert Druckschläge um bis zu 25 bar. Ohne diesen Schutz können schnell schliessende Ventile Spitzen von über 30 bar erzeugen.
• Schutz der Komponenten: Bewahrt Leitungen, Armaturenkartuschen und Dichtungen wirksam vor Ermüdungsbrüchen und Undichtigkeiten durch hydraulische Schocks.
• Langlebigkeit: Verlängert die Lebensdauer der Badearmatur, indem die mechanische Belastung der internen Mechanismen reduziert wird.

Technische Spezifikationen

Für eine optimale Schutzwirkung müssen die folgenden Einbauparameter strikt befolgt werden:

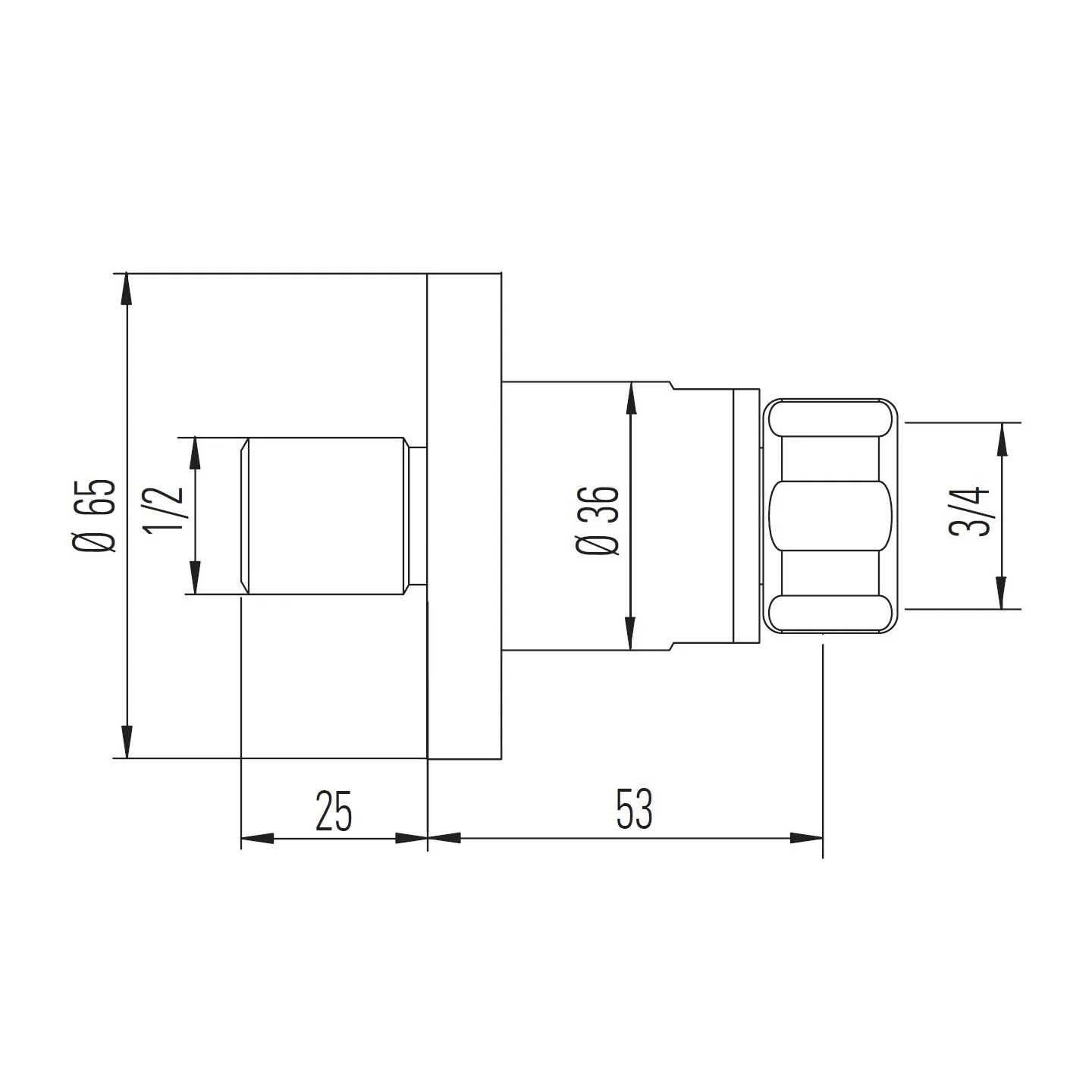

• Dimension & Anschluss: Spezifisches Format ½" x ¾" mit Überwurfmutter, passend für gängige Bademischer-Standards.

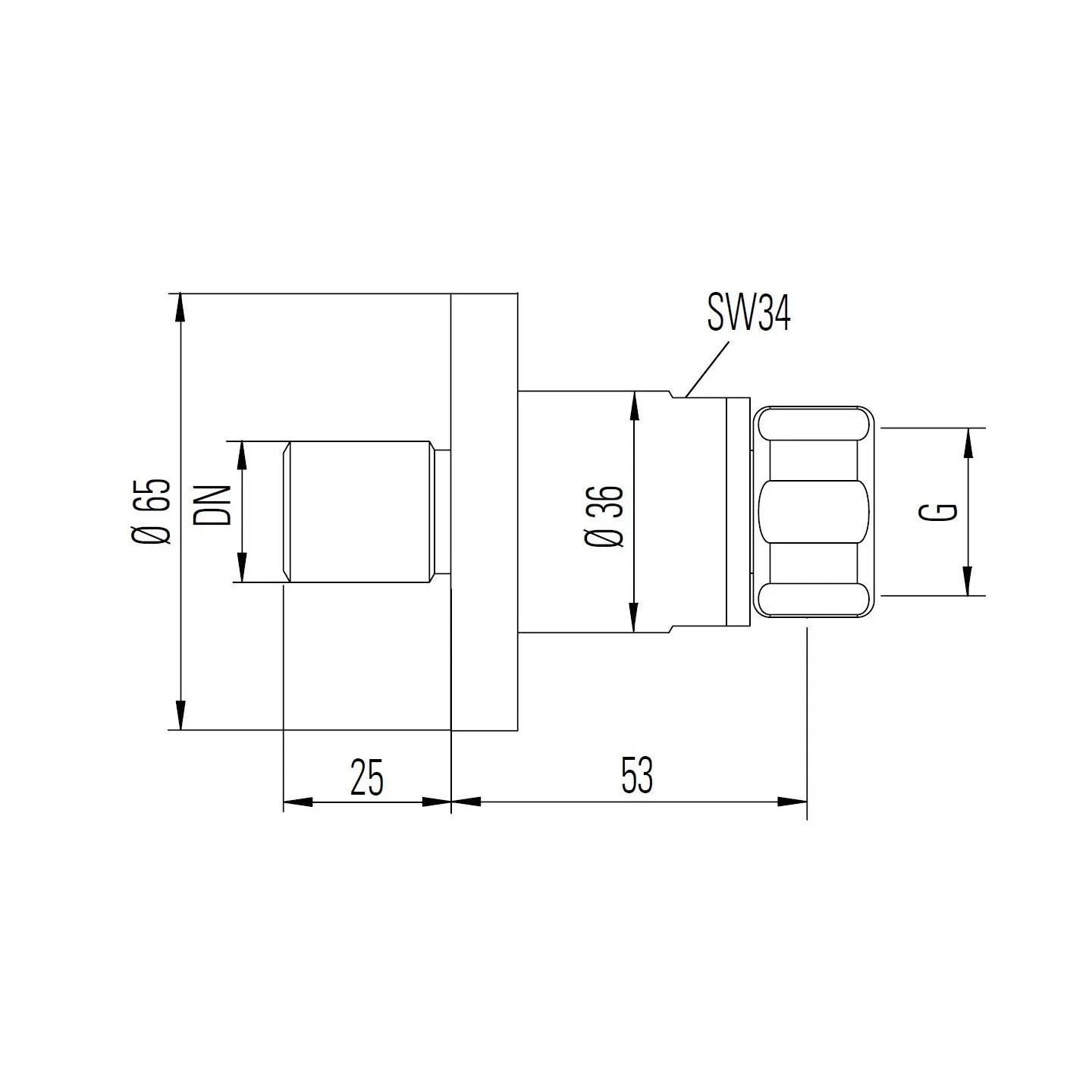

• Montagehinweis: Die Ausladung von L = 53 mm ist beim Einbau zwingend zu beachten, um die volle Funktionalität des Moduls zu gewährleisten.
• Experten-Empfehlung: Die Anwendung muss zwingend paarweise erfolgen (Warm- und Kaltwasser), um beide Leitungswege der Armatur vollständig abzusichern.
• Betriebsbedingungen: Nenndruck PN 10 bar, Betriebsdruck max. 5 bar und Temperaturbeständigkeit bis 80°C.

Technischer Hinweis: Diese Hochpräzisions-Vorrichtung ist das Ergebnis Schweizer Ingenieurkunst und bietet diskreten sowie leistungsstarken Schutz für Ihre Sanitärinstallationen.
