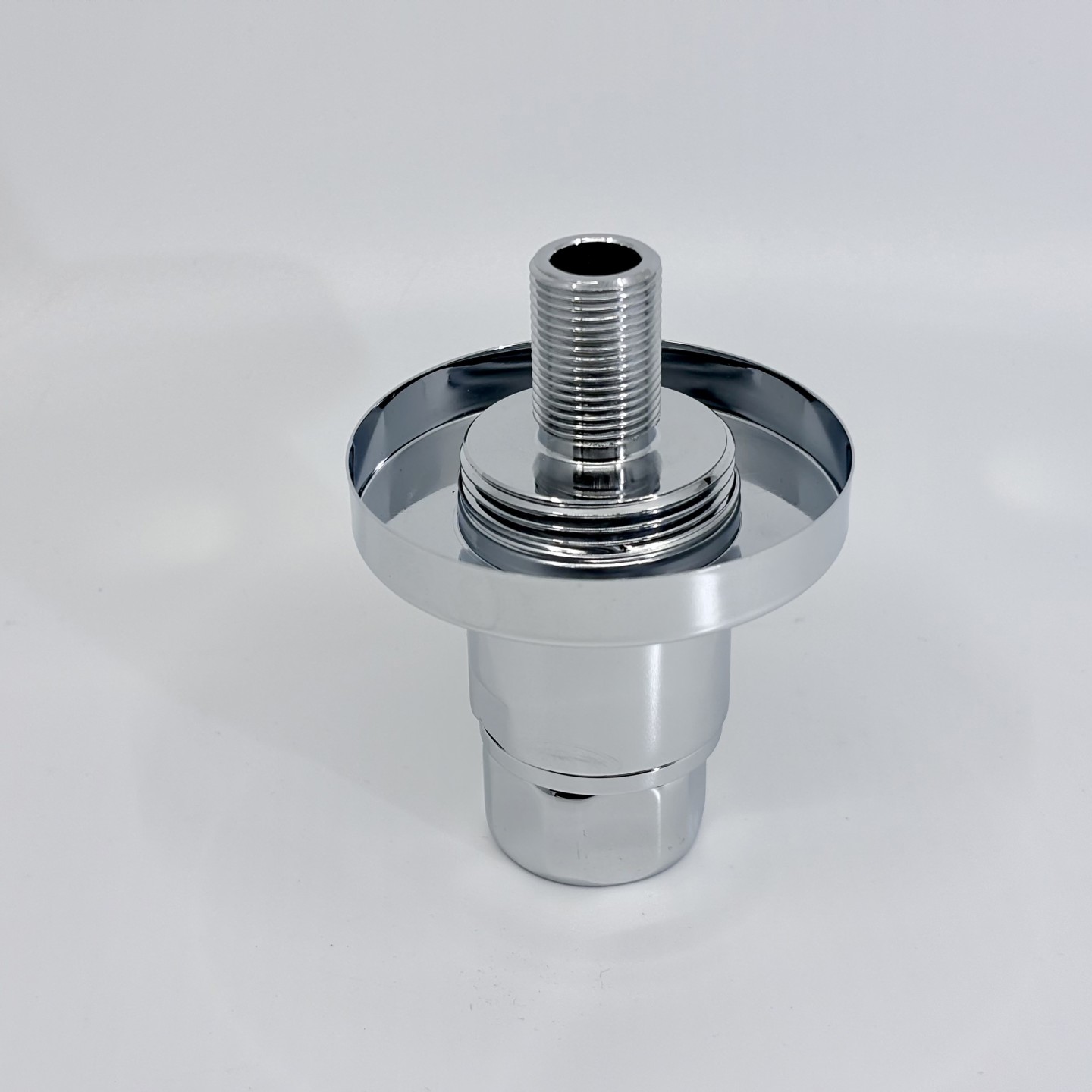

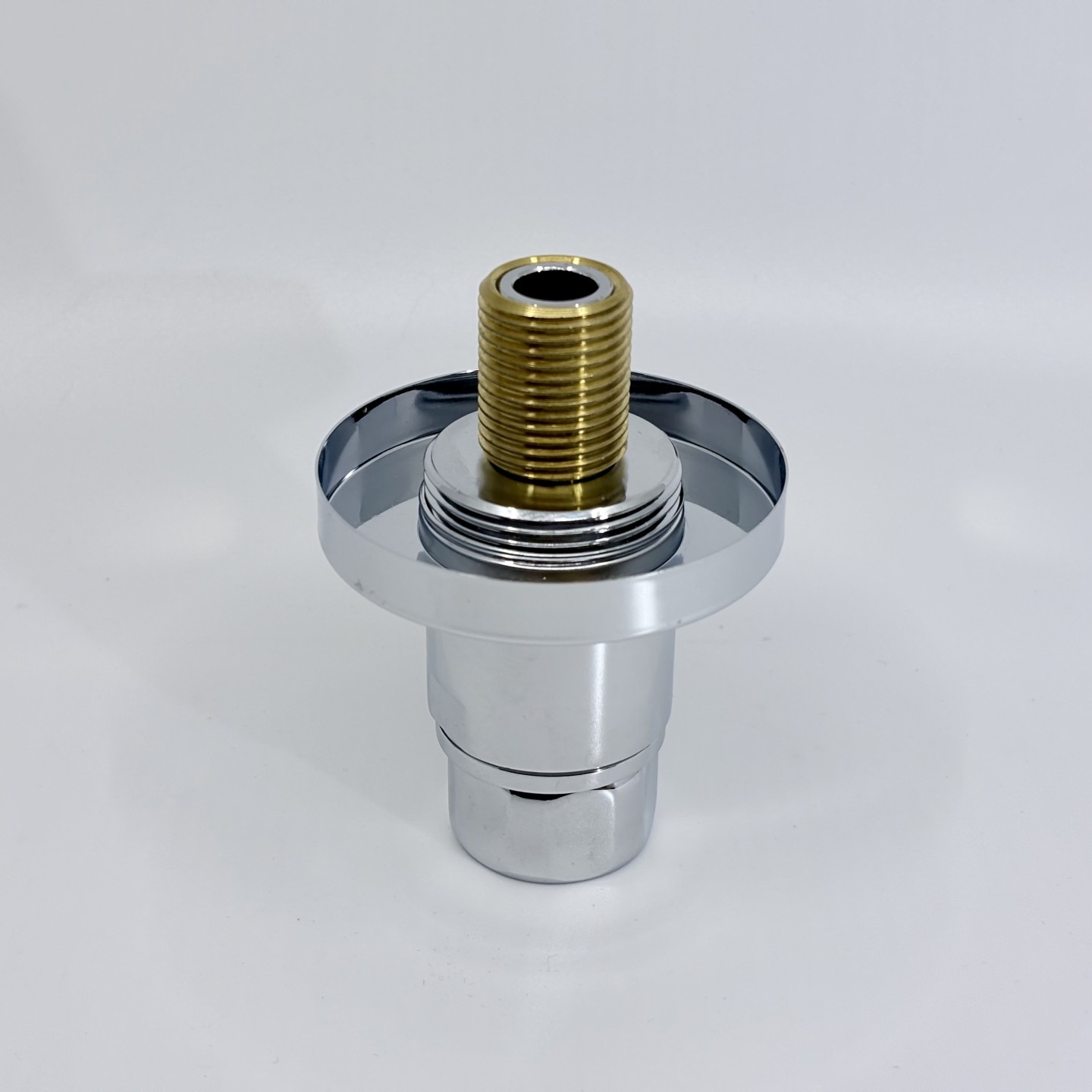

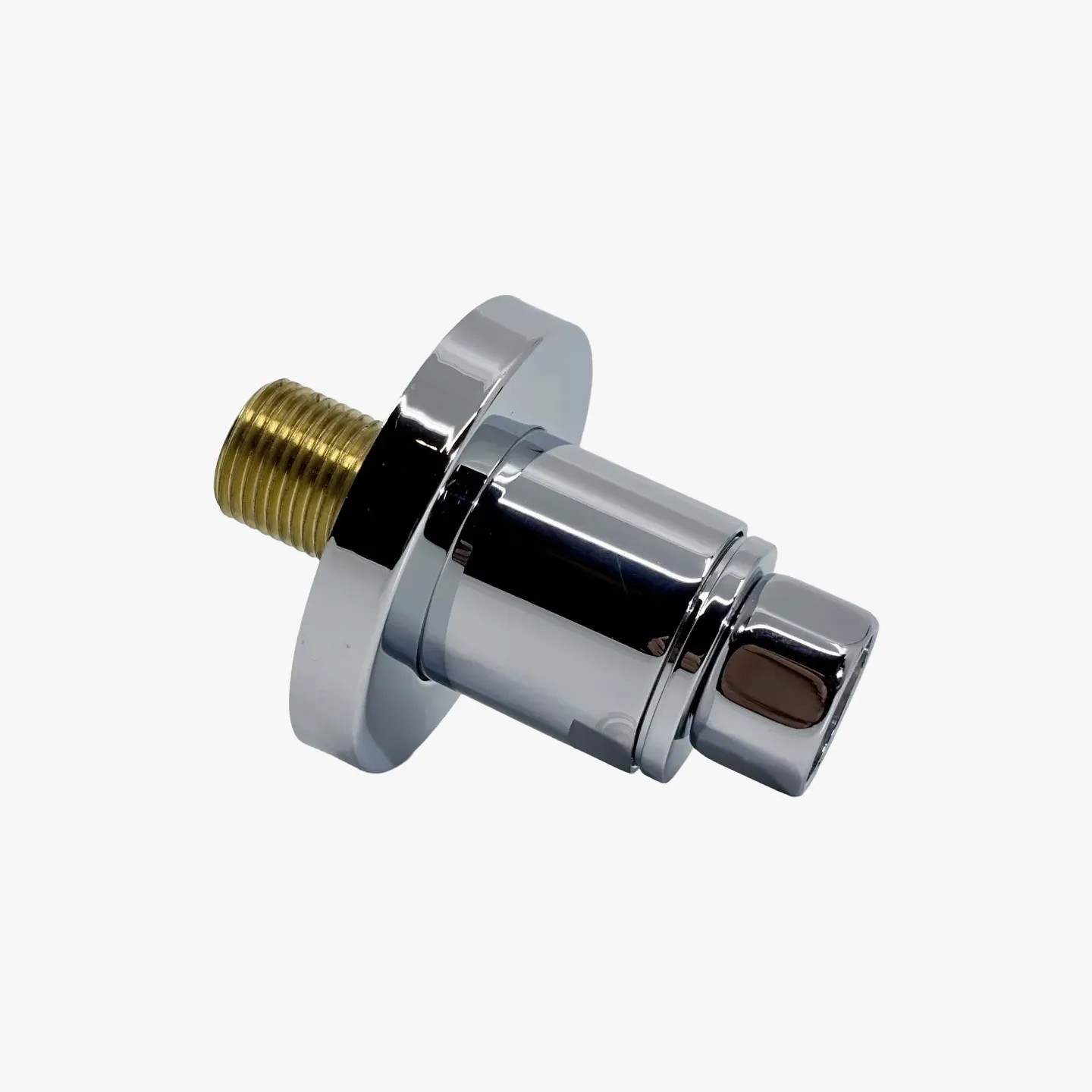

Raccordement AW Pax +pat+ ½ x ½ : Douche & Bain Apparent

Référence : A69340-001-008 | Finition : Chromeline | Certification SSIGE & Conformité SIA 181

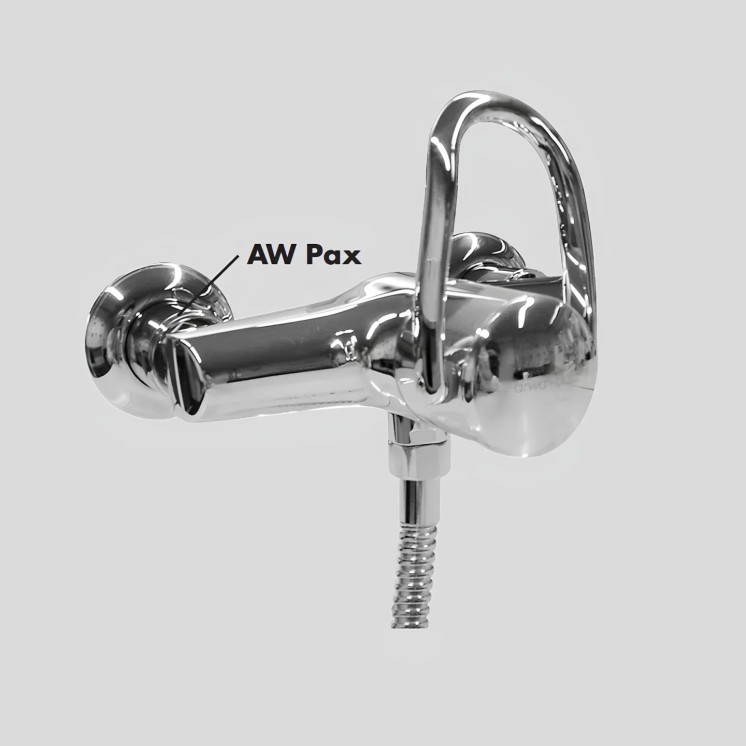

Le module AW Pax est une mini-cartouche brevetée de haute précision conçue pour remédier aux dysfonctionnements hydrauliques des robinetteries en applique. Cette solution compacte remplace avantageusement les dispositifs anti-béliers traditionnels, souvent volumineux et inesthétiques.

Expertise Acoustique (SIA 181)

La maîtrise sonore est au cœur de la conception de l'AW Pax, garantissant une tranquillité optimale dans l'habitat moderne.

• Conformité Normative : Ce raccord est indispensable pour respecter les « spécifications plus sévères selon la norme SIA 181 ».
• Performance de pointe : Les mesures de la SSIGE (ISO 3822) pour ce modèle démontrent qu'un mélangeur de douche peut passer de 24,2 dB(A) à seulement 17 dB(A) (à 0.5 MPa).
• Classement acoustique : Atteint les performances du Groupe de bruit I (≤ 20 dB), idéal pour les constructions à haute exigence phonique.

Sécurité du Système & Protection Mécanique

L'AW Pax agit comme un bouclier actif pour l’ensemble de votre réseau sanitaire en absorbant l'énergie des ondes de choc.

• Maîtrise des coups de bélier : Réduit les pics de pression jusqu'à 25 bars. Sans protection, les fermetures rapides peuvent générer des pics dépassant 30 bars.
• Protection des composants : Protège efficacement les conduites et les cartouches céramiques contre les ruptures de fatigue et l'usure prématurée.
• Fiabilité accrue : Limite les vibrations massives qui peuvent fragiliser les raccordements au fil du temps.

Spécifications Techniques

Pour une efficacité totale, les paramètres de montage suivants doivent être scrupuleusement appliqués :

• Dimensions & Raccordement : Format ½" x ½" avec écrou mobile pour une installation facilitée.

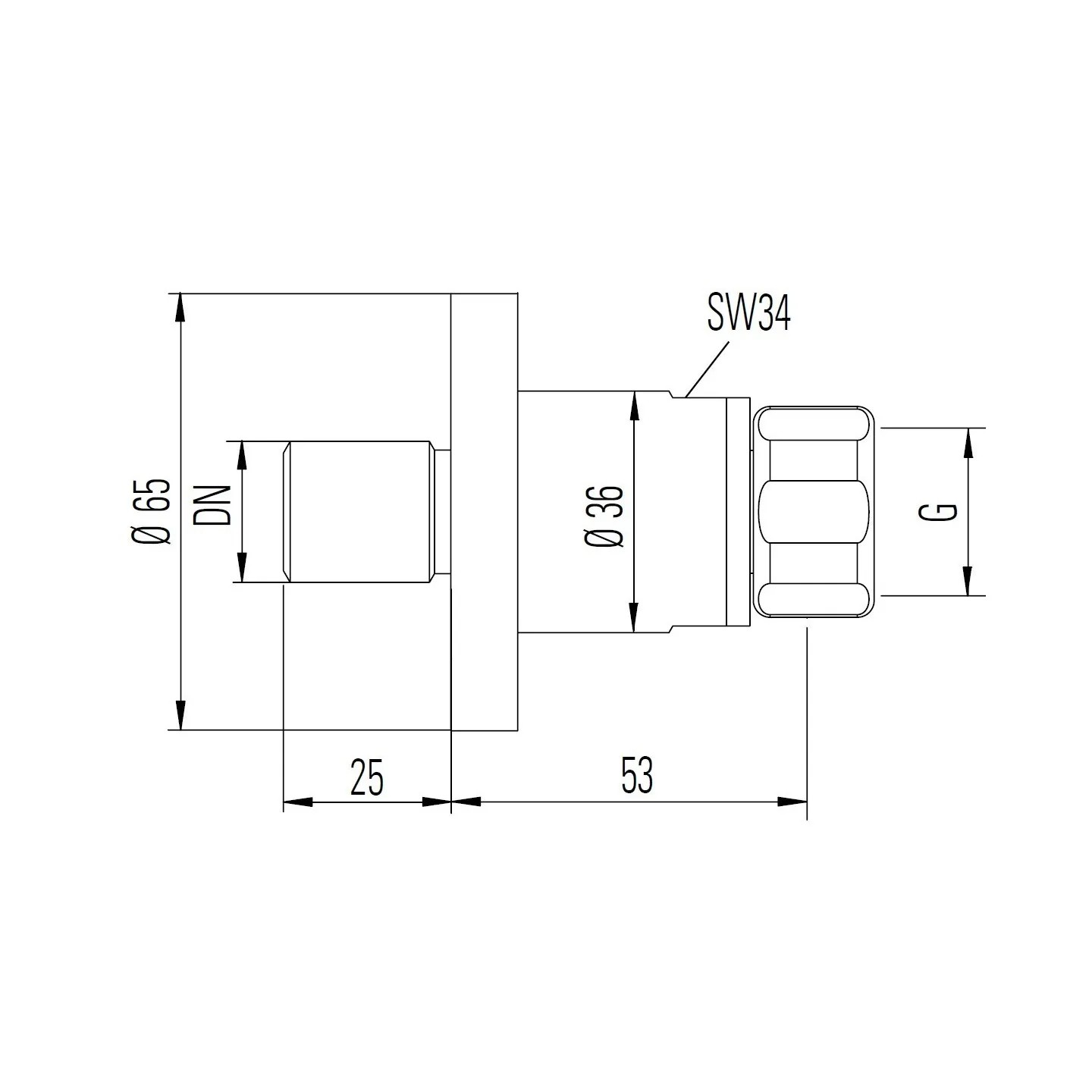

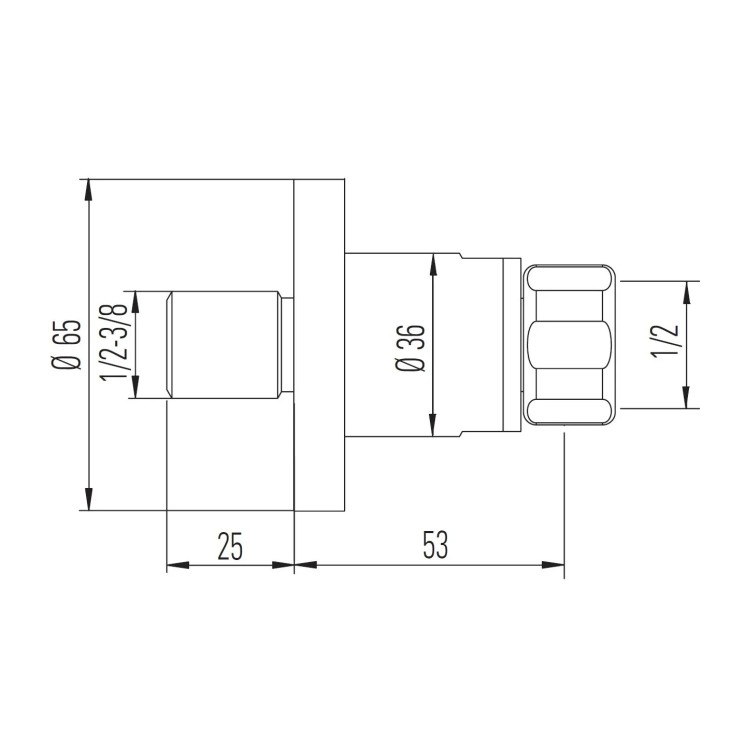

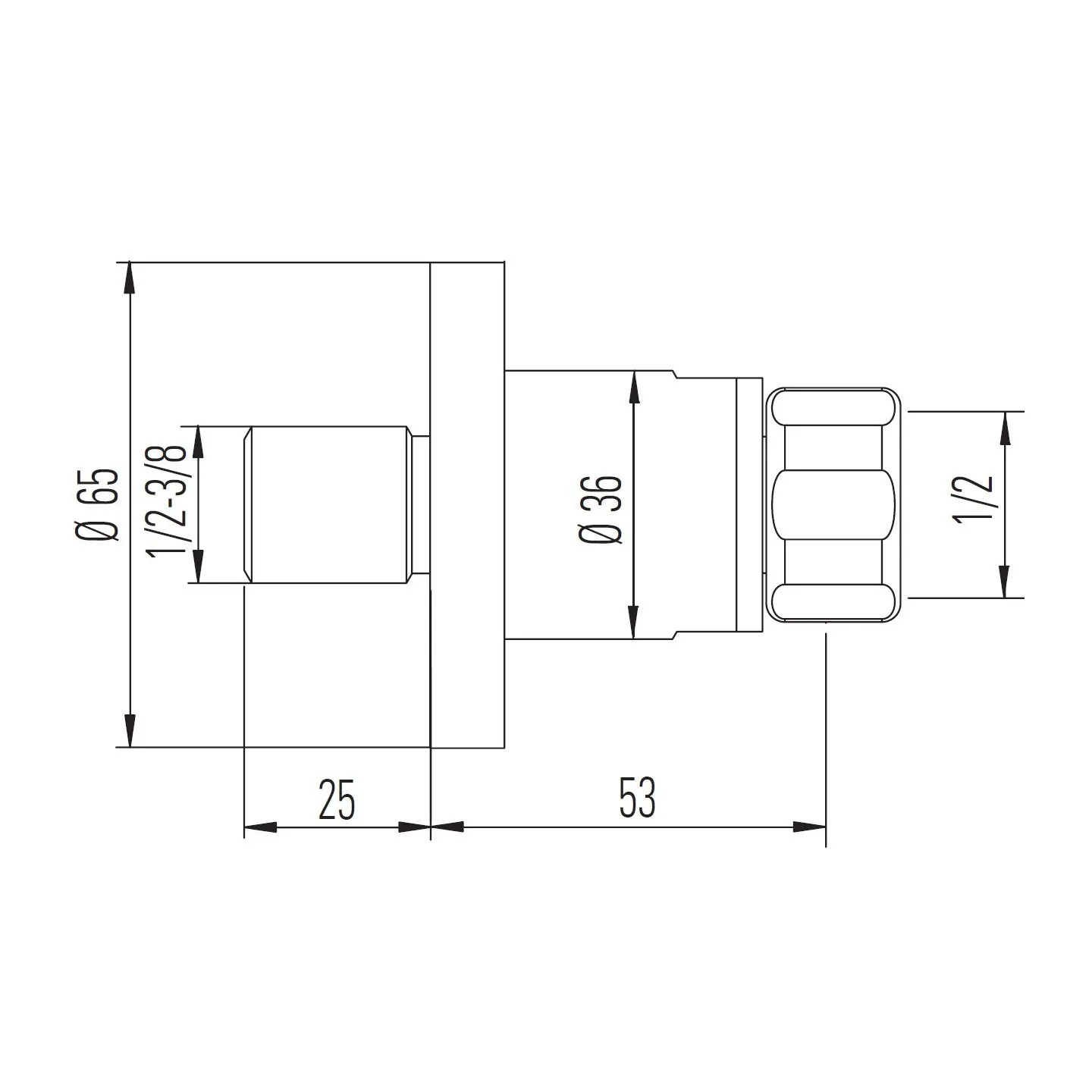

• Installation : La saillie de L = 53 mm doit impérativement être respectée lors du montage.
• Recommandation : Doit impérativement être appliqué par paires (eau chaude et eau froide) pour une protection complète de l'installation.
• Conditions de service : Pression nominale PN 10 bar, pression dynamique max. 5 bar, et température maximale 80°C.

Note technique : Ce dispositif de haute précision est le fruit de l'ingénierie suisse, offrant une protection discrète et performante pour vos installations sanitaires.
