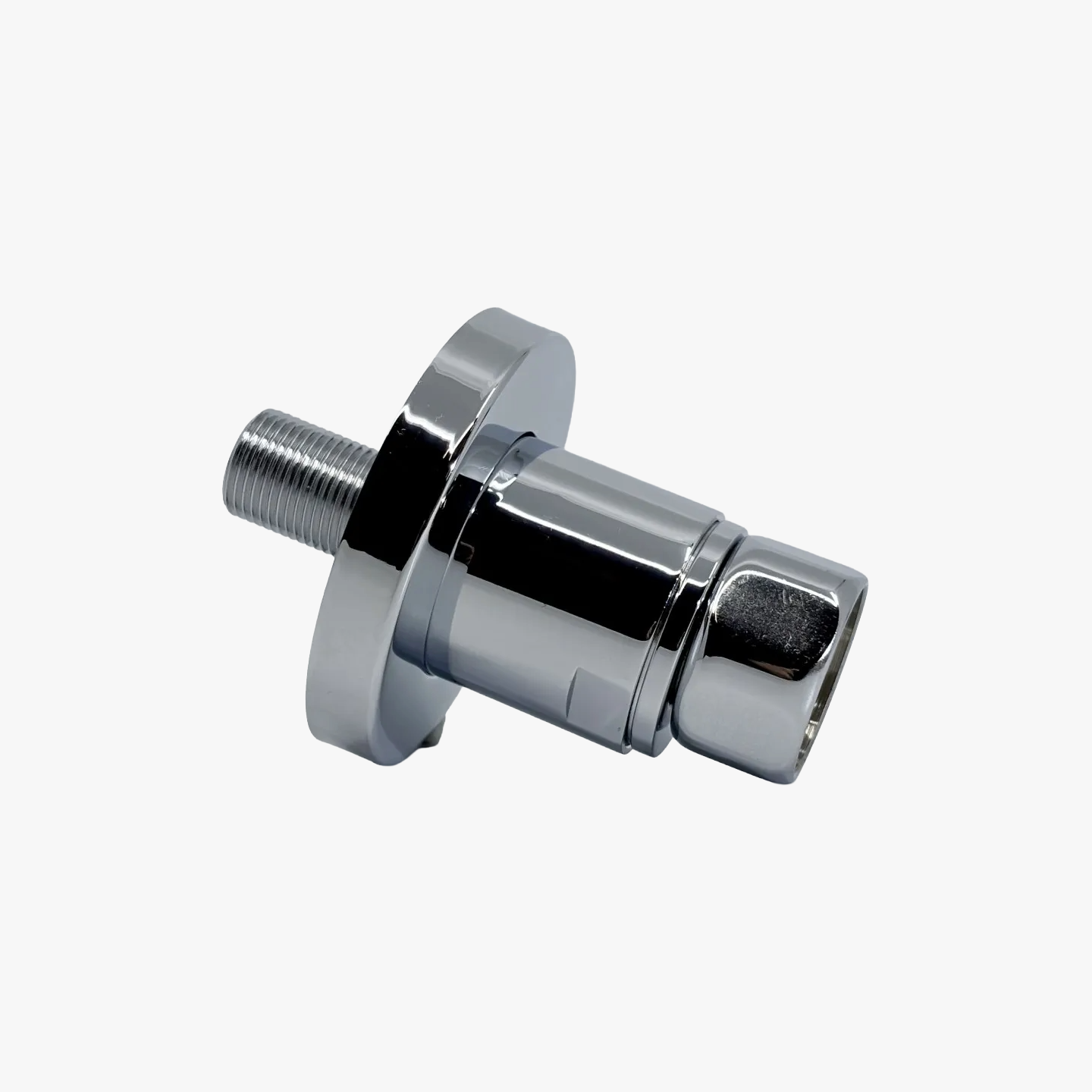

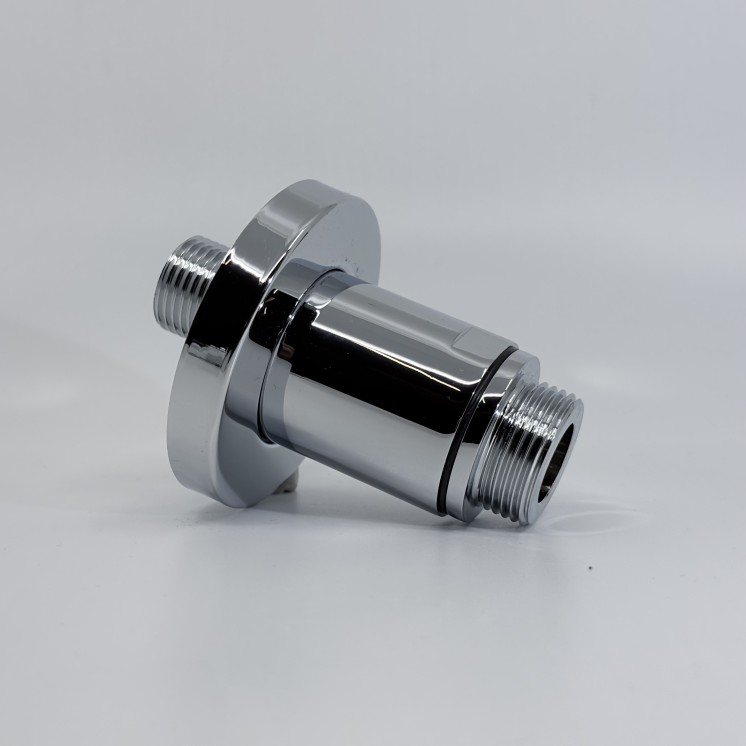

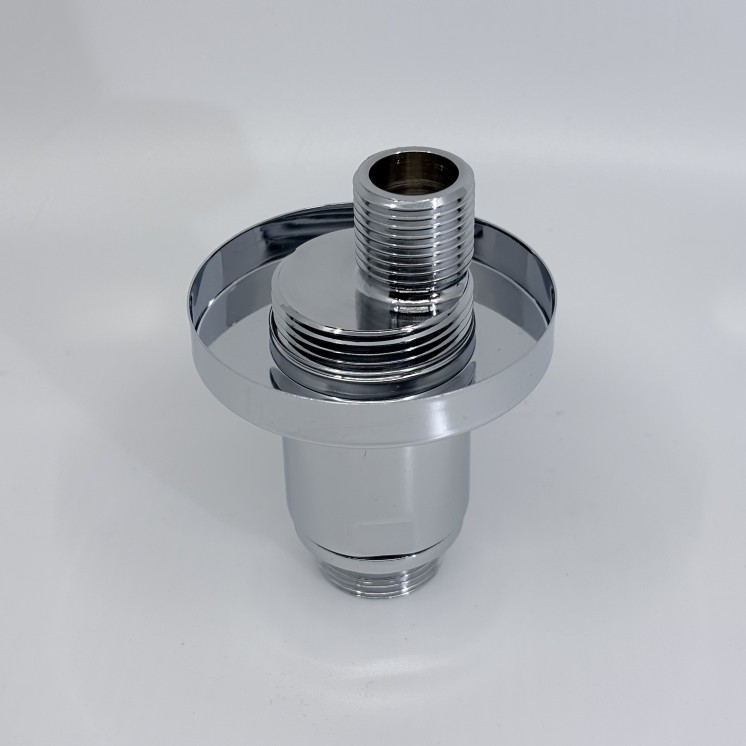

Raccordement AW Pax +pat+ ½ x ¾ : Baignoire Apparente

Référence : A69341-001-008 | Finition : Chromeline | Certification SSIGE & Conformité SIA 181

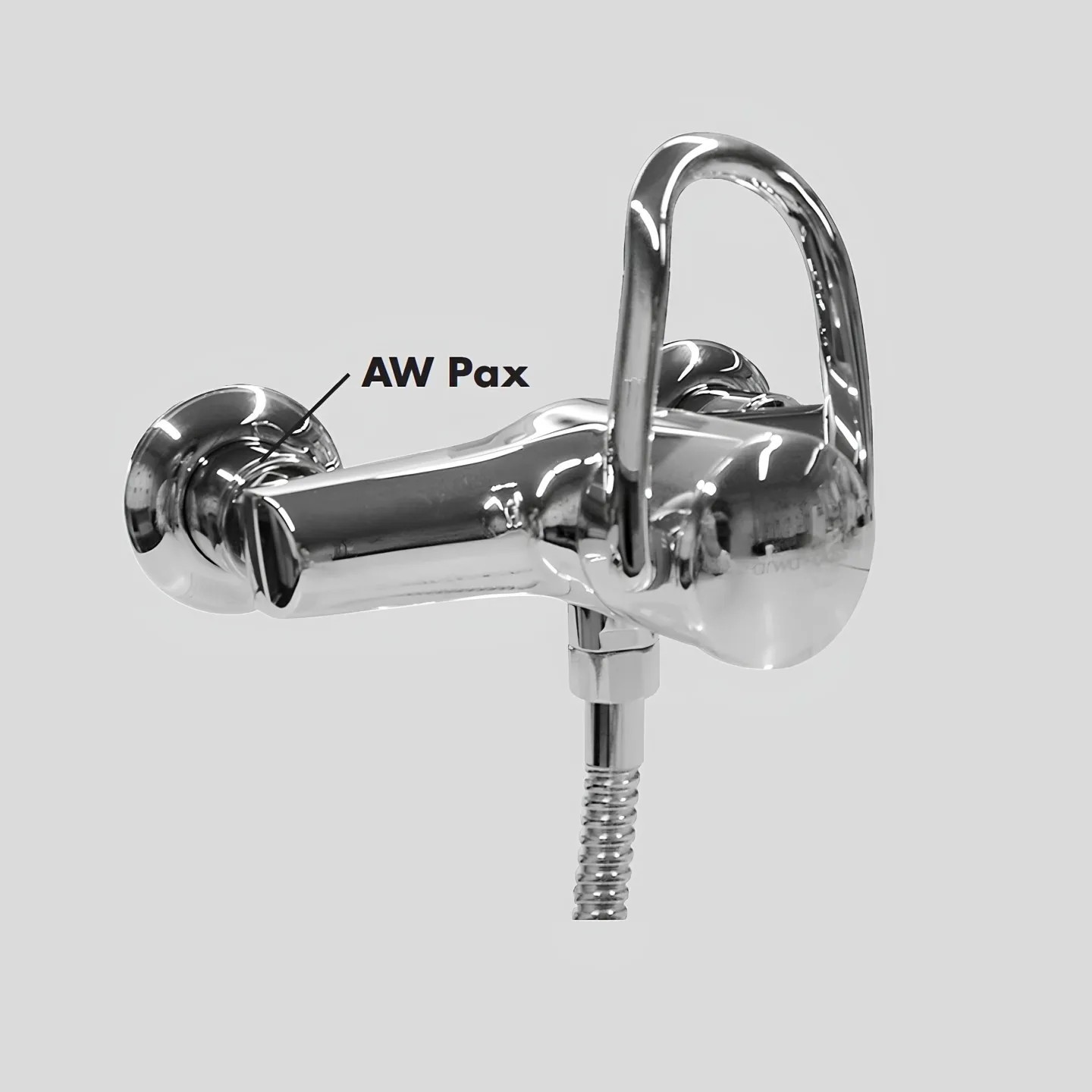

Le module AW Pax est une mini-cartouche brevetée de haute précision conçue pour remédier aux dysfonctionnements hydrauliques des robinetteries de bain en applique. Cette solution compacte remplace avantageusement les dispositifs anti-béliers traditionnels, souvent volumineux et inesthétiques.

Expertise Acoustique (SIA 181)

La maîtrise sonore est un critère de qualité fondamental pour le confort des installations de baignoire, souvent plus bruyantes en raison de débits élevés.

• Conformité Normative : Ce raccord est indispensable pour respecter les « spécifications plus sévères selon la norme SIA 181 » (protection contre le bruit dans le bâtiment).
• Performance Acoustique : Les mesures de la SSIGE (ISO 3822) pour ce modèle démontrent qu'un mélangeur de baignoire passe d'un niveau sonore de 36,7 dB(A) à seulement 26,8 dB(A) (à 0,5 MPa).
• Confort de l'habitat : Une réduction significative qui limite la transmission des bruits de remplissage vers les structures du bâtiment et les pièces voisines.

Sécurité du Système & Protection Mécanique

L'AW Pax agit comme un bouclier actif pour l’ensemble de votre réseau sanitaire en absorbant l'énergie cinétique des flux.

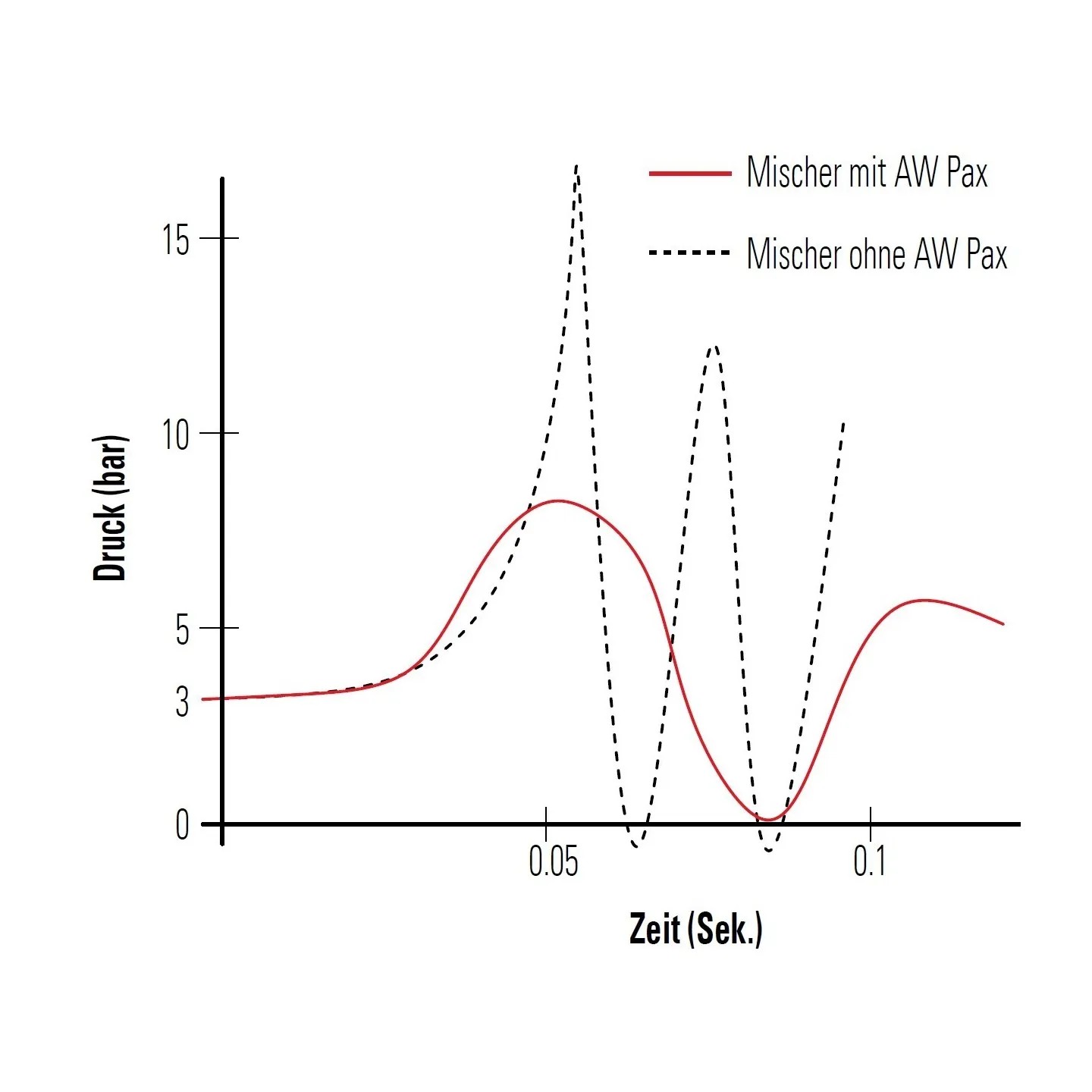

• Maîtrise des coups de bélier : Réduit les pics de pression jusqu'à 25 bars. Sans protection, les vannes à fermeture rapide peuvent générer des pics dépassant 30 bars.
• Protection des composants : Protège efficacement les conduites, les cartouches et les joints contre les ruptures de fatigue et les fuites liées aux chocs hydrauliques.
• Pérennité de l'installation : Prolonge la durée de vie de la robinetterie de bain en limitant les contraintes mécaniques brutales subies par les mécanismes internes.

Spécifications Techniques

Pour une efficacité totale, les paramètres de montage suivants doivent être scrupuleusement appliqués :

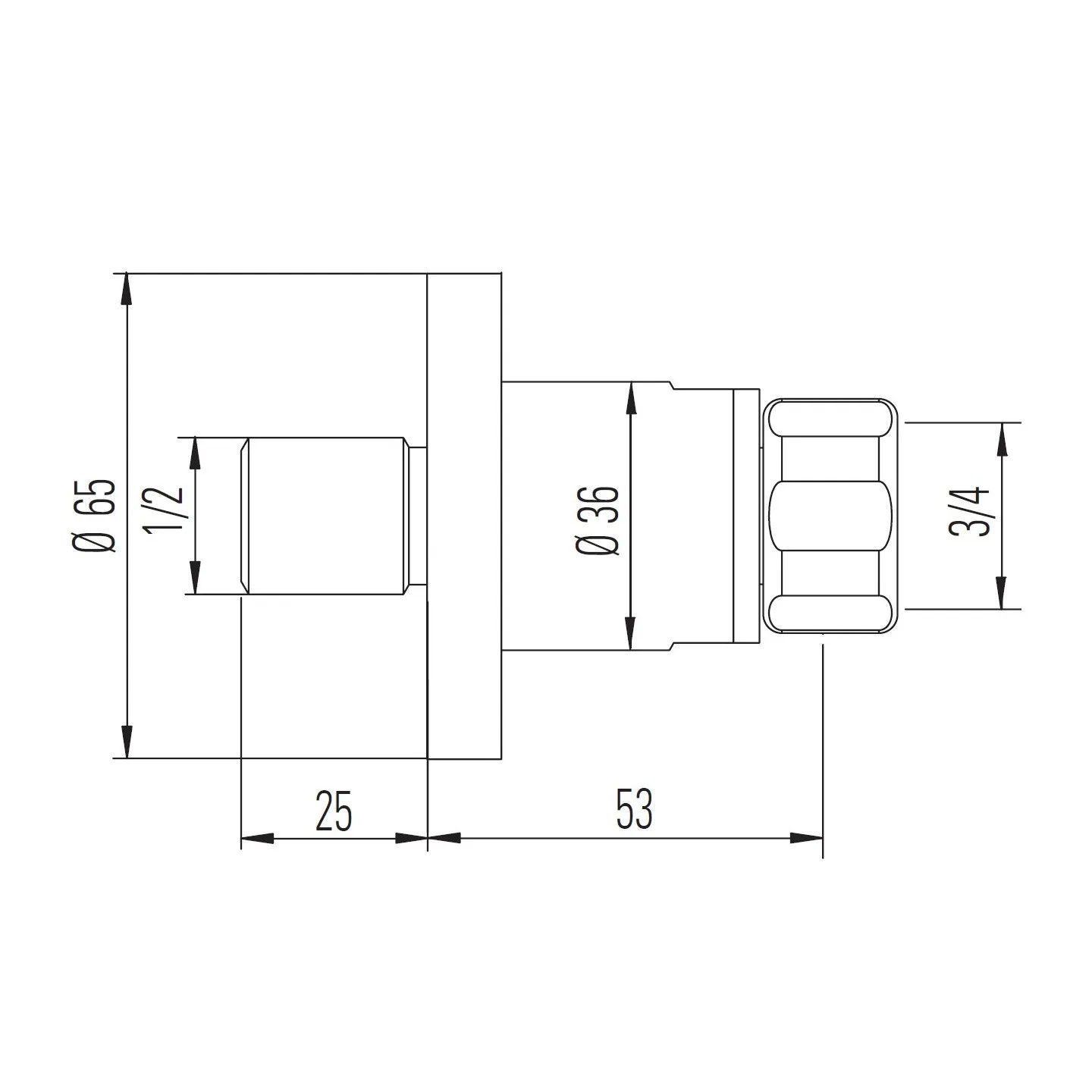

• Dimensions & Raccordement : Format spécifique ½" x ¾" avec écrou mobile, adapté aux standards des mélangeurs de baignoire.

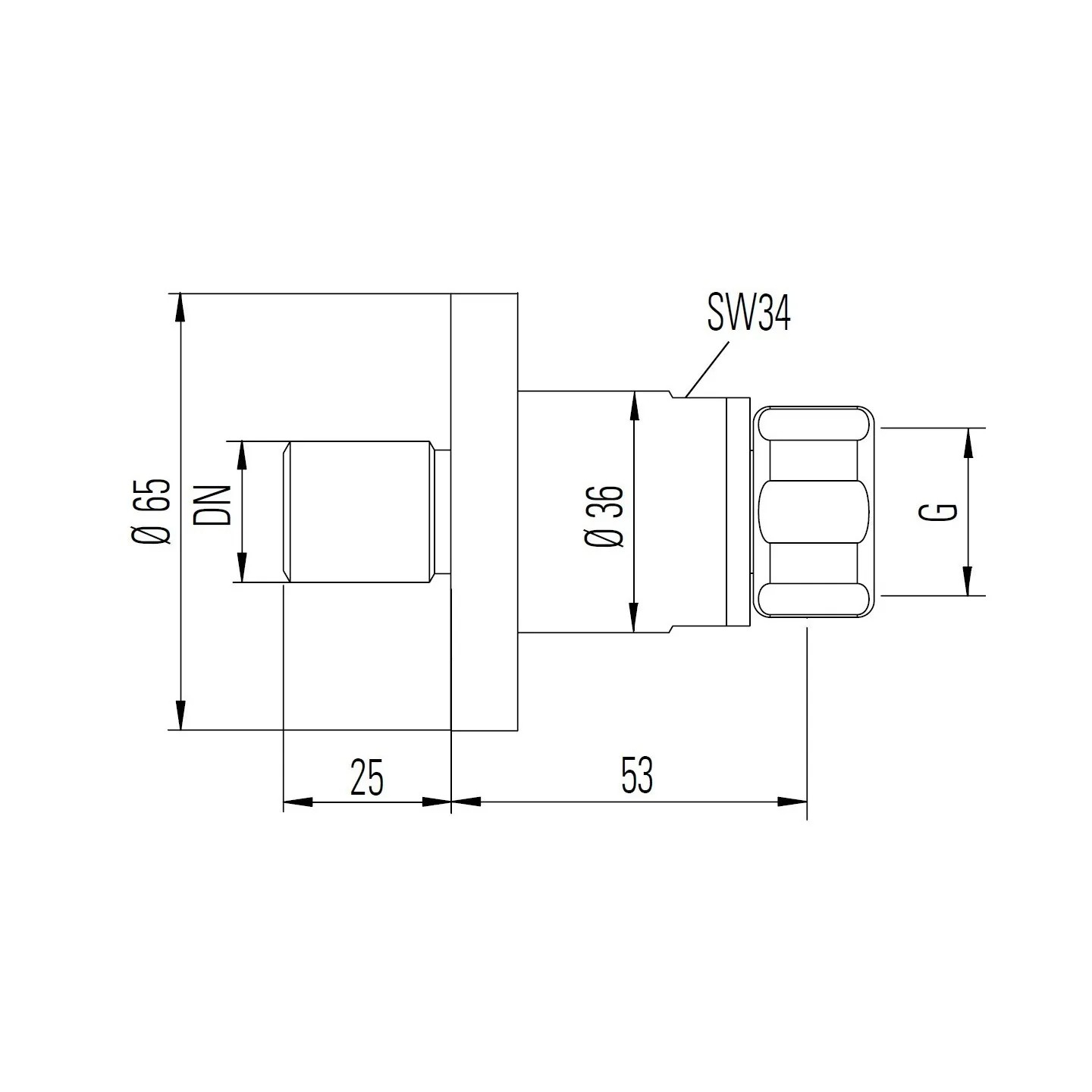

• Installation : La saillie de L = 53 mm doit impérativement être respectée lors du montage pour garantir le bon fonctionnement du module.
• Recommandation : Doit impérativement être appliqué par paires (eau chaude et eau froide) pour une protection complète de l'installation.
• Conditions de service : Pression nominale PN 10 bar, pression dynamique max. 5 bar, et température maximale 80°C.

Note technique : Ce dispositif de haute précision est le fruit de l'ingénierie suisse, offrant une protection discrète et performante pour vos installations sanitaires.
